Progetta Södra CLT secondo Eurocodice 5

Södra (Södra Skogsägarna ekonomisk förening, Växjö) è un’associazione svedese di proprietari forestali che produce legno lamellare a strati incrociati a Väröbacka. SÖDRA CLT è valutato secondo ETA-24/1212, emesso da ETA-Danmark A/S. SPEC Toolbox progetta i pannelli secondo Eurocodice 5 utilizzando i valori caratteristici di tale valutazione.

SÖDRA CLT è abete con tavole C24 in ogni strato, incollate trasversalmente con un adesivo poliuretanico monocomponente di tipo I secondo EN 15425. Le tavole sono giuntate a pettine longitudinalmente secondo EN 14080; i giunti di testa non sono ammessi.

• Sessantadue stratificazioni integrate. I pannelli L posizionano lo strato esterno parallelamente alla direzione di produzione, in 3, 5 e 7 strati da 60 a 280 mm; i pannelli C lo posizionano perpendicolarmente, in 3 e 5 strati da 60 a 200 mm.
• Spessori delle lamelle di 20, 30 e 40 mm; larghezza delle tavole da 80 a 250 mm. Gli strati trasversali non sono incollati sui bordi e mantengono un rapporto larghezza-spessore della tavola di almeno 4:1.
• Pannelli larghi fino a 3,5 m e lunghi 16 m, con una tolleranza di spessore pari al maggiore tra 2 mm e il 2% dello spessore, e tolleranze di larghezza e lunghezza di 3 mm.
• Superfici non a vista e a vista, con lavorazione CNC e tagli angolati.

In sintesi, nell’ambito UE i pannelli Södra supportano:

• Pareti portanti, solai e tetti.
• Classi di servizio 1 e 2.
• Superfici a vista o non a vista, con lavorazione CNC e tagli angolati.

• Scorrimento trasversale che varia con lo spessore dello strato. La valutazione fornisce la resistenza a scorrimento trasversale degli strati incrociati in funzione dello spessore dello strato, limitata a 1,4 N/mm2: gli strati incrociati integrati da 20, 30 e 40 mm sopportano 1,4, 1,28 e 1,16 N/mm2, rispetto a un modulo di scorrimento trasversale di 50 N/mm2.
• Una verifica di taglio nel piano in tre parti. Per le azioni nel piano, la valutazione stabilisce la resistenza a taglio come il valore più basso tra un valore a sezione lorda di 4,0 N/mm2, un valore a sezione netta di 8,0 N/mm2 attraverso i giunti tra tavole non incollate sui bordi e un valore torsionale di 2,5 N/mm2 nelle aree di incrocio. L’Eurocodice 5 non prevede una verifica di taglio nel piano per il CLT.
• Stratificazioni con strati paralleli accoppiati. Sedici delle stratificazioni integrate presentano due strati adiacenti nella stessa direzione della venatura, cosa che la valutazione consente in elementi di cinque o più strati fino a un totale combinato di 90 mm. Il pannello L a cinque strati da 200 mm accoppia due strati longitudinali da 40 mm su ciascuna faccia.
• Incollaggio senza formaldeide e stabilimento senza combustibili fossili. La linea di colla poliuretanica è priva di formaldeide e Södra riferisce che Väröbacka funziona con energia senza combustibili fossili generata in loco. I pannelli sono dotati di certificazione FSC e PEFC di catena di custodia, una Dichiarazione Ambientale di Prodotto, oltre a disegni di officina e modelli 3D.

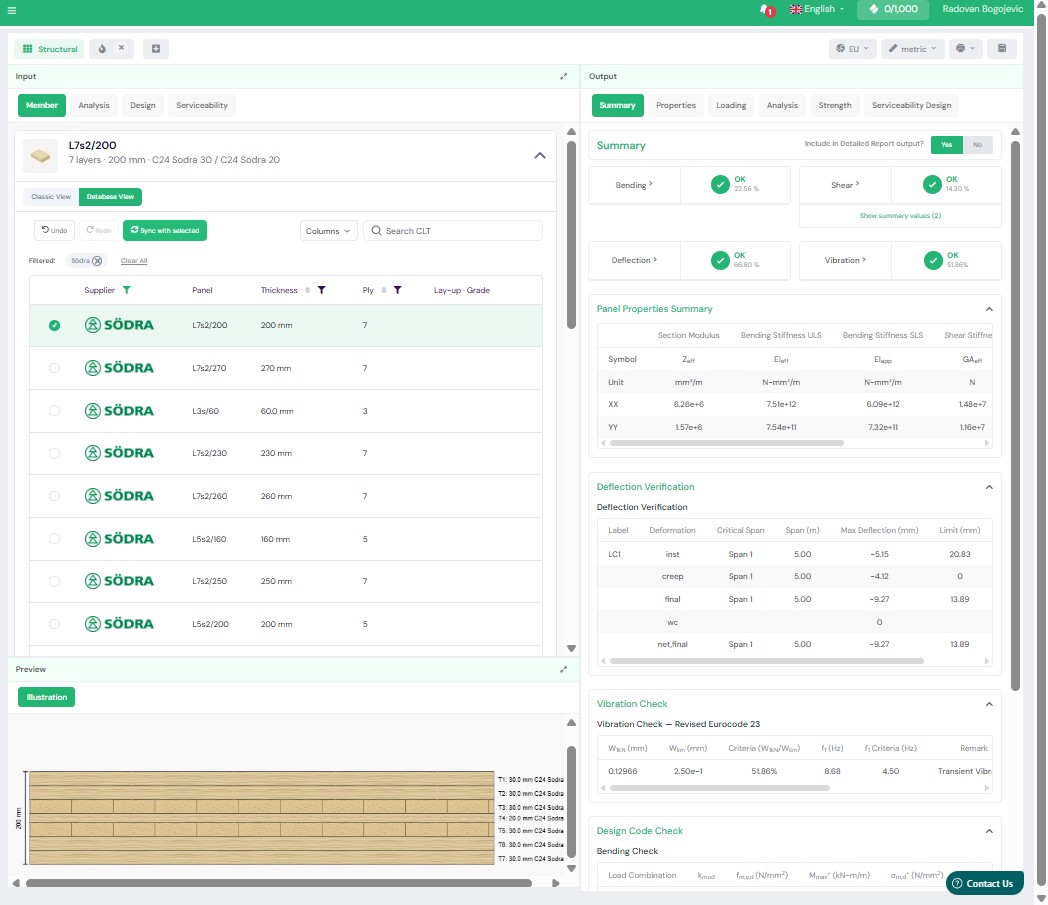

I pannelli Södra sono disponibili in tutti i moduli CLT di SPEC Toolbox, elaborati secondo Eurocodice 5:

• Solaio CLT, parete CLT, parete di taglio CLT, diaframma CLT e penetrazione solaio CLT.

e nei moduli di connessione:

• il modulo di connessione a vite e i dettagli di connessione pannello-pannello (spline, giunto di testa e mezzo incastro);
• connessioni solaio CLT-trave in legno lamellare, solaio CLT-solaio e parete CLT-parete.

Il comportamento del pannello è tratto dal database integrato con i valori caratteristici esatti di ETA-24/1212, e gli stessi valori sono utilizzati per la progettazione secondo gli standard australiani e neozelandesi. La progettazione antincendio, le vibrazioni e altre verifiche non coperte dall’attuale Eurocodice 5 possono essere controllate rispetto al nuovo Eurocodice 5 e altra documentazione pertinente.

La progettazione segue l’Eurocodice 5 (EN 1995-1-1). I pannelli sono valutati secondo ETA-24/1212, che fornisce i valori caratteristici utilizzati nella progettazione: un modulo di elasticità delle tavole di 12 000 N/mm2 per C24, una resistenza a flessione delle tavole di 24 N/mm2 prima del fattore di resistenza del sistema, resistenze a trazione e compressione parallele alla fibratura di 19 e 24 N/mm2, una densità caratteristica di 385 kg/m3, e la resistenza e il modulo di scorrimento trasversale degli strati incrociati. La valutazione copre le classi di servizio 1 e 2 e le azioni statiche e quasi-statiche, incluse le azioni sismiche secondo EN 1998-1; la trazione perpendicolare all’elemento dovrebbe essere evitata. I collegamenti seguono la Sezione 8 dell’Eurocodice 5 come modificata dall’Allegato 4 della valutazione. L’isolamento acustico non è valutato nell’ETA; per il fuoco dichiara la reazione al fuoco Euroclasse D-s2,d0 e tassi di carbonizzazione di 0,65 mm/min e 0,7 mm/min, ma nessuna classificazione di resistenza al fuoco.
