Progetta gli angolari Rothoblaas secondo l’Eurocodice 5

Rothoblaas (Rotho Blaas Srl, Cortaccia, Italia) fornisce sistemi di fissaggio e connessione per l’edilizia in legno dal 1991. I suoi angolari in acciaio e hold-down fissati frontalmente sono riconosciuti da tre Valutazioni Tecniche Europee rilasciate in base a EAD 130186-00-0603 per piastre tridimensionali chiodate: ETA-11/0496 per gli angolari TITAN, ETA-22/0089 per gli angolari NINO e gli hold-down WKR, e ETA-23/0813 per gli hold-down WHT. SPEC Toolbox li progetta secondo l’Eurocodice 5 in base alle capacità caratteristiche di tali valutazioni.

Le piastre sono in acciaio al carbonio (DX51D, S250GD, S350GD, S235, S275 o S355) con rivestimento Z275 o Fe/Zn12c, spessore da 1,5 a 5,0 mm, monopezzo e non saldate, a eccezione degli hold-down WHT saldati. Si fissano al legno con chiodi ad aderenza migliorata o viti a tutto filetto, e al calcestruzzo o all’acciaio con bulloni o ancoranti metallici.

Hold-down

• WHT15, WHT20, WHT30, WHT40 e WHT55, da 250 a 600 mm di altezza, con rondelle WHT.
• WKR9530, WKR13535, WKR21535, WKR28535 e WKR53035, da 95 a 530 mm di altezza.
• TCN200, TCN240 e TCS240 con le rondelle TITAN TCW200 e TCW240.

Angolari e squadre a taglio

• TITAN N: TCN200 e TCN240 su calcestruzzo, TTN240 su legno, TTN240 anche con XYLOFON.
• TITAN S: TCS240 su calcestruzzo, TTS240 su legno, TTS240 anche con XYLOFON.
• TITAN F: TCF200 e TTF200, profondità 71 mm, TTF200 anche con XYLOFON.
• TITAN V: TTV240, un angolare da 4 mm per trazione alle estremità delle pareti e taglio lungo la parete, anche con XYLOFON.
• NINO: NINO100100, NINO15080, NINO15080S e NINO100200, con rondelle NINO.

Piastre a taglio

• TITAN PLATE T: TTP200, TTP300 e TTP1200, quest’ultima per connessioni continue a pavimento.
• TITAN PLATE C: TCP200 e TCP300, per calcestruzzo o muratura su CLT.

Bandelle forate

• WHT PLATE T: WHTPT300, WHTPT530, WHTPT600, WHTPT720 e WHTPT820, da 300 a 826 mm di lunghezza.
• WHT PLATE C: WHTPLATE440 e WHTPLATE540, per pareti al bordo del calcestruzzo.

Le piastre a taglio TITAN PLATE e le bandelle forate WHT PLATE sono fornite in aggiunta alle famiglie valutate.

In sintesi, gli angolari Rothoblaas supportano:

• Connessioni legno-legno, legno-calcestruzzo e legno-acciaio.
• Legno massiccio, lamellare, LVL, PSL, LSL, CLT e compensato a densità caratteristiche da 290 a 420 kg/m³, e da 290 a 460 kg/m³ per gli hold-down WHT, con LVL fino a 500 kg/m³ fissato nella faccia larga.
• Trazione e sollevamento (F1) su tutta la gamma, con direzioni di taglio (F2/F3) e laterali (F4/F5) per gli angolari TITAN e NINO e gli hold-down WKR, sotto un’interazione quadratica delle forze combinate.
• Fissaggio con chiodi ad aderenza migliorata, viti, bulloni o ancoranti metallici, ciascuno con la propria capacità tabulata.
• Uno strato intermedio fonoisolante o a base di legno fino a 26 mm tra la piastra e il legno.
• Legno di classe di resistenza C14 o superiore, vincolato contro la rotazione e privo di smussi.
• Classi di servizio 1 e 2, e classe 3 con protezione dalla corrosione secondo l’Eurocodice 5 o acciaio inossidabile equivalente.

• Strati intermedi acustici valutati nella connessione. Gli strati intermedi XYLOFON, Aladin Stripe Soft ed Extrasoft hanno le proprie capacità su TTN240, TTS240, TTF200, TTV240 e NINO, quindi un giunto disaccoppiato utilizza i valori tabulati.
• Installazioni con gap e distanziamento valutate. Entrambe le famiglie hanno valori separati per un gap sotto la flangia orizzontale: il k_t di WHT passa da 1,09 a 1,0, il sollevamento WKR con gap è limitato a 19 kN e le tabelle WKR raggiungono un distanziamento di 360 mm.
• Diverse opzioni di fissaggio per angolare. Un angolare è valutato con chiodi LBA, con viti LBS, LBSH, HBS, HBSP, HBSPL o TBS e, su TITAN V e NINO, con viti VGS inserite ad angolo.
• Capacità tabulate per schema di fissaggio. I valori coprono schemi di chiodatura completa e parziale numerati, fino a dodici per NINO e larghi o stretti su WHT, quindi uno schema ridotto utilizza i valori valutati, non pro rata.
• Rigidezza della connessione. I moduli di scorrimento sono forniti per angolare, connettore e direzione del carico, e in ETA-22/0089 e ETA-23/0813 come frazione della capacità governante.

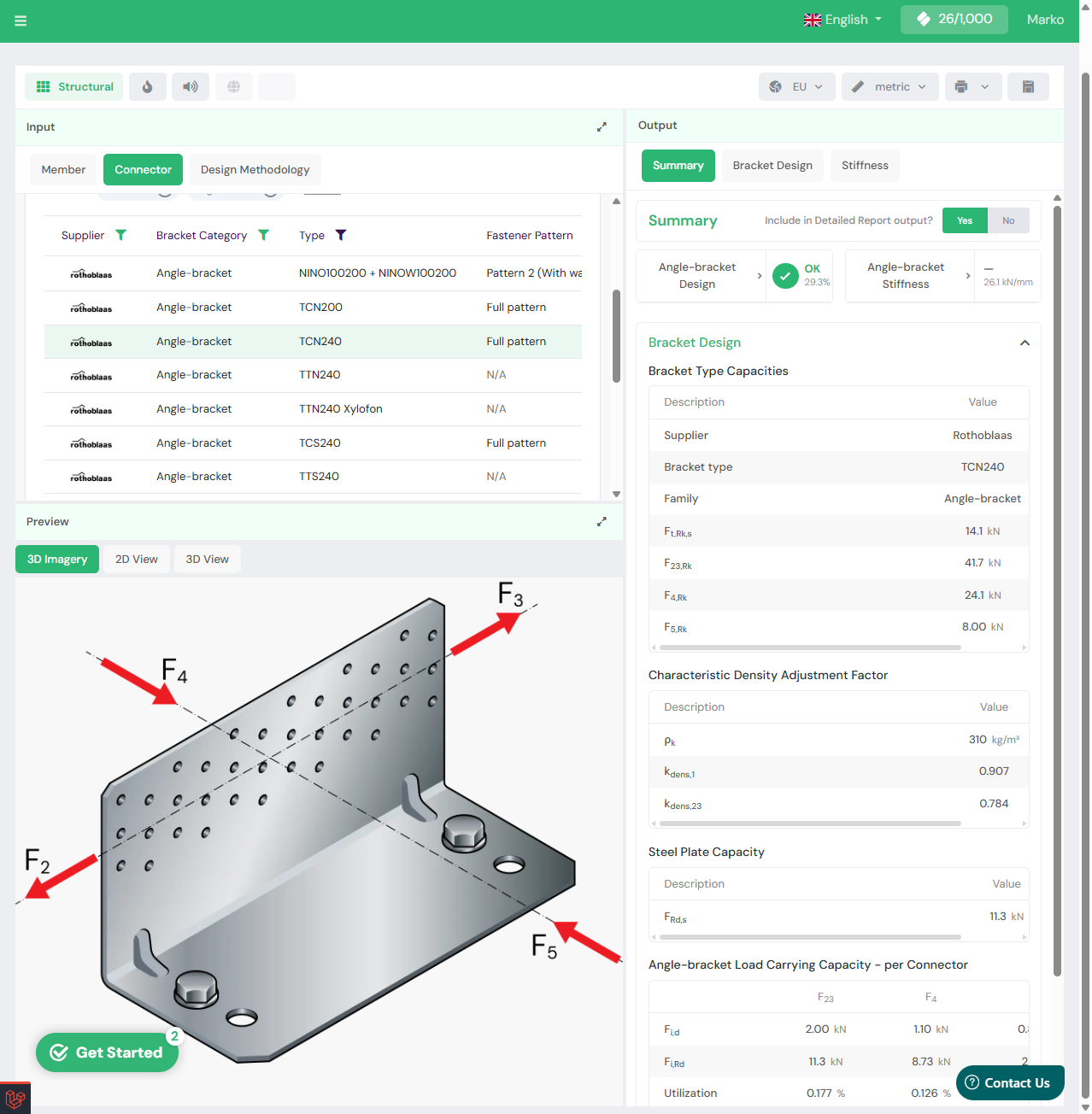

Gli angolari Rothoblaas sono disponibili nel modulo angolari e nel calcolatore per pareti di taglio in CLT, elaborati secondo l’Eurocodice 5:

• hold-down (ancoraggio a trazione e sollevamento);
• angolare e squadra a taglio (taglio e carico combinato);
• piastra a taglio;
• bandella forata.

Le capacità sono selezionate per la classe di resistenza e la densità assegnate, il set di connettori e la direzione del carico, con regole per estremità, bordi e spaziatura derivanti dalla valutazione.

La progettazione segue l’Eurocodice 5 (EN 1995-1-1). Le valutazioni forniscono capacità caratteristiche nelle direzioni F1 (trazione e sollevamento), F2/F3 (taglio) e F4/F5 (laterale), con i moduli di scorrimento della connessione. La capacità di progetto è la minore tra il cedimento della connessione in legno (rifollamento o estrazione del connettore, con k_mod e il coefficiente parziale della connessione) e il cedimento della piastra in acciaio (con il coefficiente parziale dell’acciaio), oltre a un ramo per il calcestruzzo per gli hold-down WHT. Le capacità sono dichiarate a 350 kg/m³ e corrette da k_dens, e le capacità laterali dei connettori presuppongono una piastra in acciaio spessa, tranne che con viti superiori a 5,0 mm. Lo splitting sotto la forza di sollevamento, il taglio del blocco, l’appoggio terminale e la progettazione di bulloni o ancoranti sono verificati secondo l’Eurocodice 5.
