Progetta staffe Eurotec secondo Eurocodice 5

Eurotec (E.u.r.o.Tec GmbH) è un produttore tedesco di tecnologia di fissaggio e connessione, fondato nel 1999 e con sede ad Hagen. Oltre alle sue viti e fissaggi per calcestruzzo, produce staffe in acciaio a fissaggio superficiale e ancoraggi per connessioni portanti in legno. Questi sono valutati secondo ETA-19/0020, una Valutazione Tecnica Europea rilasciata da ETA-Danmark contro EAD 130186-00-0603 per piastre chiodate tridimensionali. SPEC Toolbox li progetta secondo Eurocodice 5 basandosi sulle capacità caratteristiche di tale valutazione.

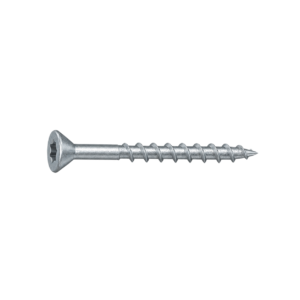

Le piastre sono in acciaio pre-zincato da 2,5 a 4 mm di spessore, in S355 per gli ancoraggi, S250GD con Z275 per gli angolari, la piastra a taglio, i tiranti a nastro, l’angolare per sistema CLT e la staffa angolare, e S235 per gli angolari a taglio piatti HH e HB, con piastre di base da 10, 12 e 40 mm. Le staffe sono fissate al legno con chiodi connettori Eurotec, viti autofilettanti (WBS, Paneltwistec, VSS o KonstruX), bulloni o connettori Ideefix, e al calcestruzzo o all’acciaio con bulloni o ancoraggi metallici.

Ancoraggi

• Tirante 340 e Tirante 440, ciascuno con una piastra di pressione da 10 mm.
• Ancoraggio ad Alto Carico, con una piastra di pressione da 40 mm.

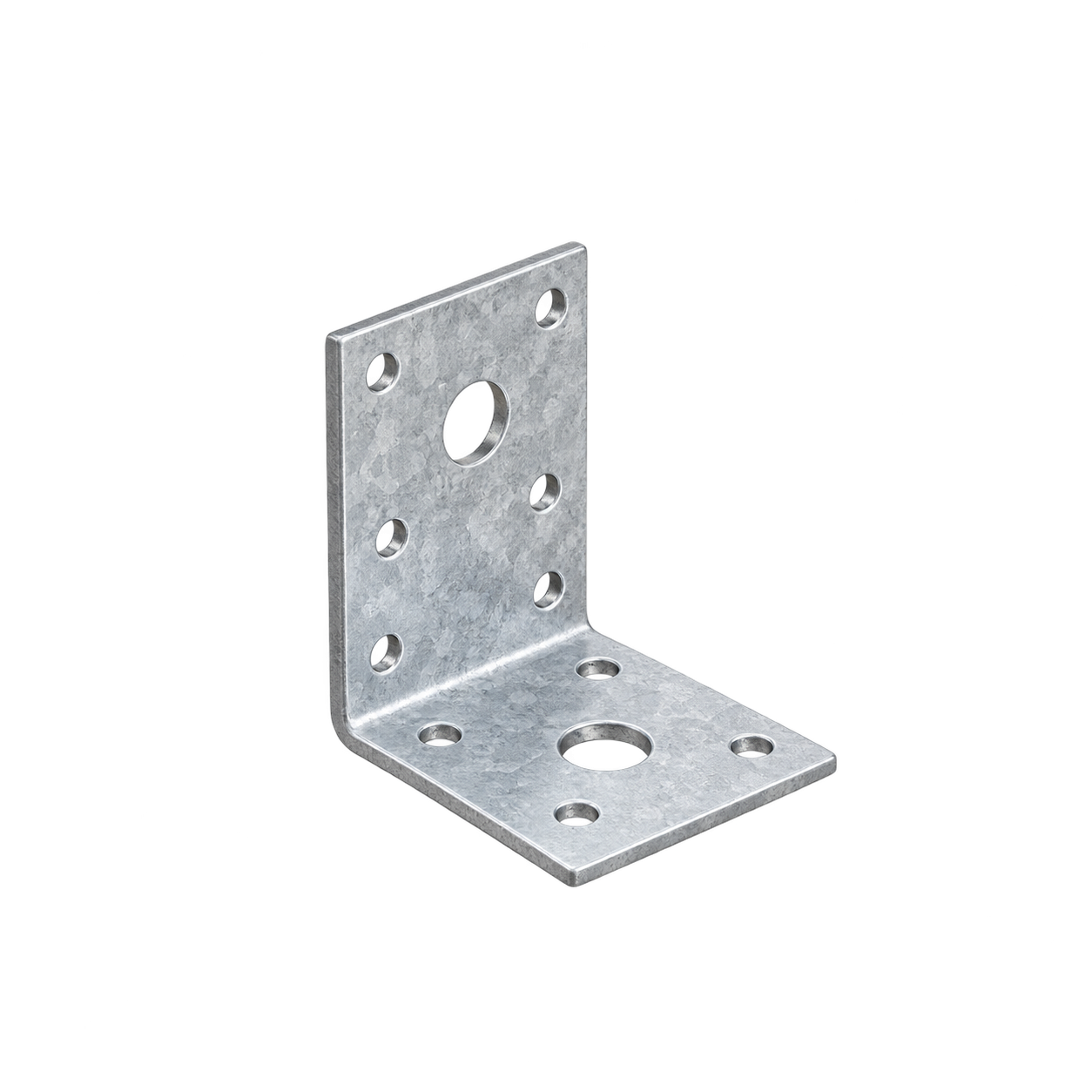

Angolari e angolari a taglio

• Angolare a taglio 230×120, anche con uno strato intermedio Sonotec SK04 da 6 mm e con la piastra di base 230 per il fissaggio a calcestruzzo o acciaio.
• Angolari a taglio piatti HH e HB, l’HB anche con la piastra di base 230.
• Angolare per sistema CLT, in configurazioni avvitate e bullonate.

Piastre a taglio

• Piastra a taglio 240×230.

Tiranti a nastro

• HH60, HB60, HH70 e HB70.
• Highload HH640, HH760 e HH820, in acciaio al carbonio S355 temprato, zincato.

Staffe angolari

• Angolare interno 3D, in configurazioni avvitate e bullonate.

I tiranti a nastro Highload sono forniti da Eurotec in aggiunta alle famiglie valutate in ETA-19/0020.

• Connessioni legno-legno, legno-calcestruzzo e legno-acciaio.
• Legno massiccio, lamellare, LVL e CLT, con densità caratteristica da 290 a 460 kg/m³.
• Direzioni di carico di trazione e sollevamento (F1), taglio (F2 e F3) e laterali (F4 e F5), con un’interazione a forze combinate.
• Fissaggio con chiodi connettori, viti, bulloni o connettori Ideefix.
• Classi di servizio 1 e 2, e classe di servizio 3 con protezione dalla corrosione secondo Eurocodice 5.

• Cinque direzioni di carico valutate con un controllo di interazione. Le capacità sono valutate in F1 (sollevamento), F2 e F3 (taglio) e F4 e F5 (laterale), combinate tramite un’interazione quadratica. F4 e F5 si oppongono, quindi solo una agisce alla volta.
• Una staffa angolare per il nodo parete-parete-solaio in CLT. L’Angolare Interno 3D è valutato come quattro configurazioni di fissaggio fisse a 400 kg/m³, ciascuna con le proprie capacità e moduli di scorrimento anziché un calcolo per singolo connettore.
• Ogni opzione di fissaggio ha la propria capacità. L’Angolare per Sistema CLT accetta viti da 5 mm, bulloni o connettori Ideefix, e la capacità laterale Ideefix è correlata all’angolo tra il carico e la venatura dello strato esterno del CLT, 20,8 kN a 0 gradi che scende a 16,9 kN a 90 gradi.
• Duttilità valutata per pareti a taglio in CLT. Laddove chiodi ad anello o viti da 5 mm fissano l’angolare a taglio 230×120 o l’Angolare per Sistema CLT in connessioni legno-legno con uno strato intermedio, il rapporto di duttilità statica a taglio supera 4, quindi la classe di duttilità DCM può essere assunta sotto carico sismico.
• Moduli di scorrimento per la verificabilità. I moduli di scorrimento sono forniti per staffa e direzione: valori fissi per gli angolari a taglio HH e HB, valori secanti a uno scorrimento di riferimento per l’Angolare per Sistema CLT, e un set per configurazione per la staffa angolare.

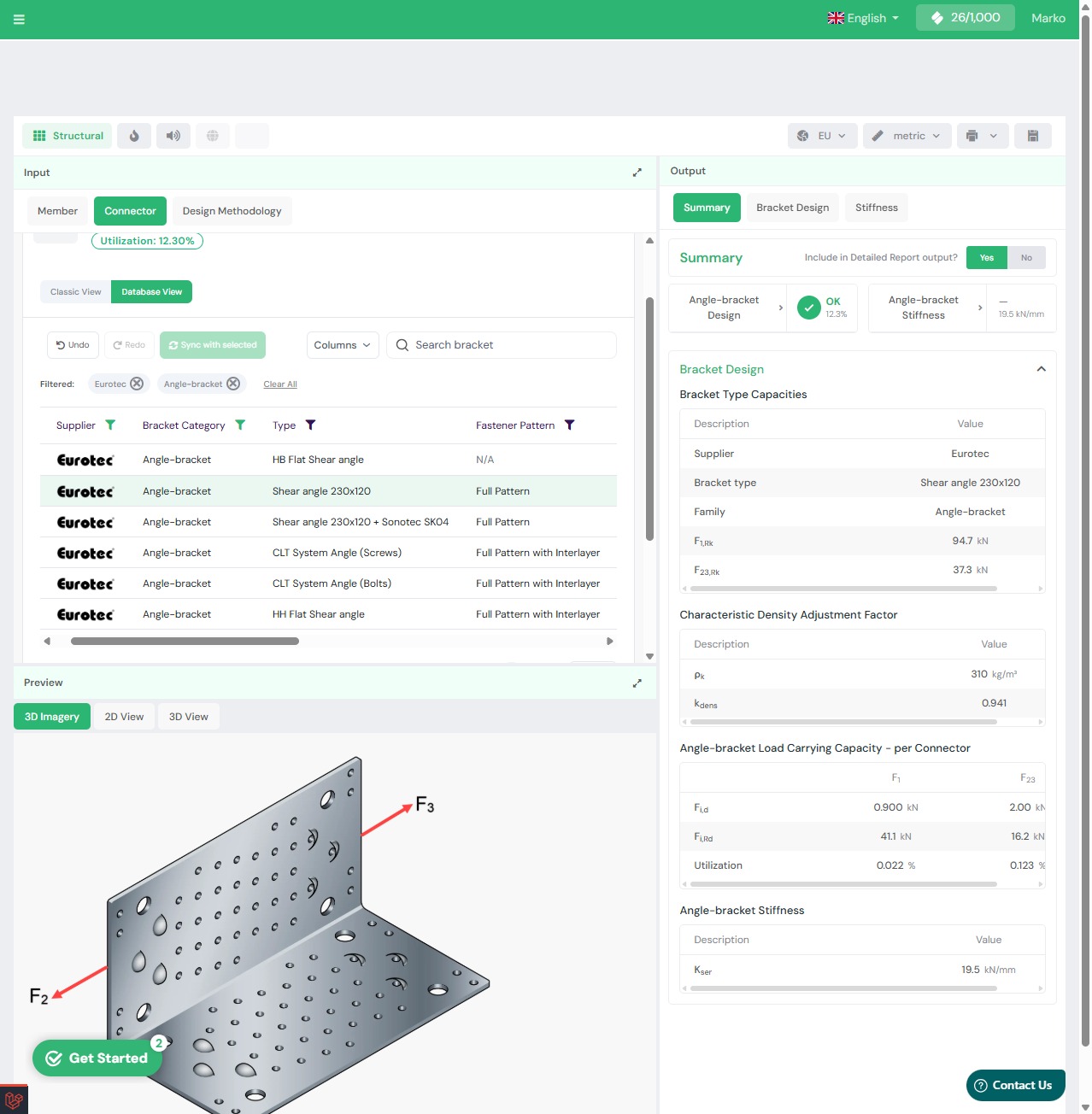

Le staffe Eurotec sono disponibili nel modulo di connessione staffe e nel calcolatore di pareti a taglio in CLT, elaborati secondo Eurocodice 5, per funzione di connessione: ancoraggio, per ancoraggio a trazione e sollevamento; angolare e angolare a taglio, per taglio e carico combinato; piastra a taglio; tirante a nastro; e la connessione angolare parete-parete-solaio in CLT. Le capacità sono selezionate per la classe di resistenza e densità assegnate, il set di connettori e la direzione del carico, con l’interazione a forze combinate applicata e le distanze di bordo, estremità e interasse secondo la valutazione e l’Eurocodice 5.

La progettazione segue l’Eurocodice 5 (EN 1995-1-1). ETA-19/0020 fornisce le capacità caratteristiche nelle direzioni F1 (trazione e sollevamento), F2 e F3 (taglio) e F4 e F5 (laterale), oltre ai moduli di scorrimento della connessione. La capacità di progetto è il minore tra la rottura della connessione legno, da infissione o estrazione del connettore con k_mod e il fattore parziale della connessione, e la rottura della piastra in acciaio, con il fattore parziale dell’acciaio. Le capacità caratteristiche sono dichiarate a una densità del legno di 350 kg/m³ e aggiustate dal fattore di densità k_dens, e le capacità laterali dei connettori sono considerate per una piastra in acciaio spessa. La fessurazione sotto la forza di sollevamento F1, e la progettazione di bulloni o ancoraggi metallici nel calcestruzzo o nell’acciaio, sono verificate secondo Eurocodice 5.
