Concevoir des vis SIHGA selon l’Eurocode 5

SIHGA est un fabricant autrichien de systèmes de fixation pour la construction bois, avec une gamme couvrant les connecteurs bois, les terrasses et les fixations générales pour la construction bois. La gamme de vis EU est évaluée sous deux Évaluations Techniques Européennes délivrées par ETA-Danmark selon l’EAD 130118-01-0603 : l’ATE-11/0425, délivrée le 1er mai 2023, couvrant les vis GoFix X+, GoFix S+ et GoFix SS, et l’ATE-20/0558, délivrée le 26 mai 2023, couvrant les vis GoFix MS II et GoFix SH.

L’intégration EU couvre cinq familles GoFix à travers les deux évaluations, présentées ensemble et regroupées par certificat. Les valeurs de calcul caractéristiques complètes sont lues à partir de la base de données SIHGA et appliquées au moment du calcul, sans interpolation ; aucun numéro par article n’est donc imprimé ici.
ATE-11/0425 (3 familles)

• GoFix X+, tête cylindrique, filetage complet, 6,5 à 10 mm, 120 à 600 mm.
• GoFix S+, tête fraisée, filetage complet, 8 à 10 mm, 95 à 600 mm.
• GoFix SS, filetage complet, 11,3 mm, 300 à 1000 mm.

ATE-20/0558 (2 familles)

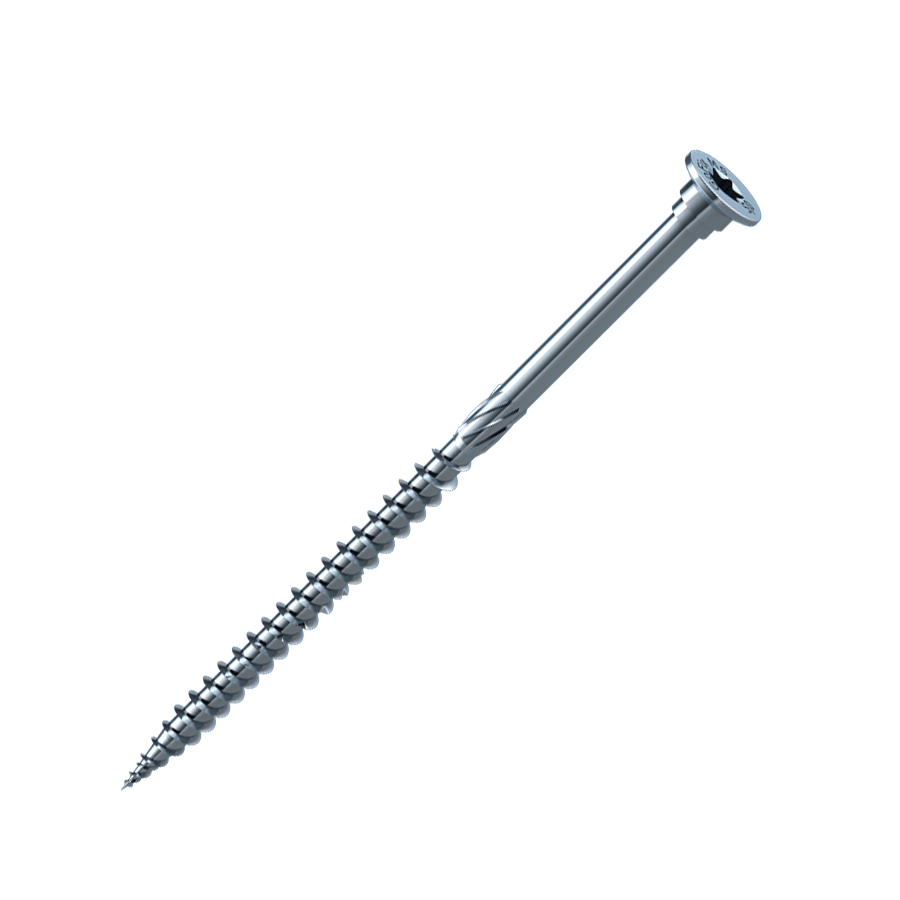

• GoFix MS II, tête large, filetage partiel, 4 à 10 mm, 30 à 600 mm.
• GoFix SH, tête fraisée, filetage partiel, 8 mm, 100 à 240 mm, fournie avec des valeurs pour le LVL de hêtre.

Sur l’ensemble des deux évaluations, la gamme est disponible en acier au carbone zingué, dans des diamètres de 4 à 11,3 mm, des longueurs de 30 à 1000 mm, et pour les classes de service CS1 et CS2.

En un coup d’œil, les familles SIHGA prennent en charge :

• Le bois massif, le lamellé-collé, le CLT et le LVL.
• La fixation en face et en rive de CLT.
• Les assemblages bois-acier.
• Insertion inclinée.
• Le renforcement perpendiculaire au fil du bois, en utilisant la vis à filetage complet GoFix X+.
• Classes de service 1 et 2.

• Insertion à 0 degré par rapport au fil du bois. L’ATE-11/0425 autorise un angle entre l’axe de la vis et le fil de 0 à 90 degrés pour la GoFix X+, le facteur d’arrachement kₐₓ se prolongeant en dessous de 45 degrés selon la formule 0,3 + 0,7α/45. La famille est intégrée à la plateforme avec le vissage à 0 degré par rapport au fil marqué comme admissible ; l’insertion parallèle au fil est donc un cas de calcul avec une réduction déclarée plutôt qu’une exclusion.
• Valeurs pour le LVL de feuillus sur une vis à filetage partiel de 8 mm. La GoFix SH présente un paramètre d’arrachement de 40,5 N/mm² et un paramètre de traversée de tête de 50 N/mm², pour une masse volumique associée de 730 kg/m³ (pour des masses volumiques caractéristiques de 590 à 750 kg/m³), soit environ trois fois les paramètres d’arrachement pour les résineux du reste de la gamme, qui se situent entre 10,8 et 14,5 N/mm².
• Un diamètre atteignant 1000 mm. La GoFix SS s’étend de 300 à 1000 mm pour un diamètre de 11,3 mm, avec une capacité de traction déclarée de 50 kN et un moment d’écoulement de 70 Nm, les plus élevés de la gamme intégrée, permettant un ancrage profond par vis unique dans le lamellé-collé de grande hauteur et les sections composées épaisses.
• Deux évaluations, deux conventions de moment d’écoulement. L’ATE-20/0558 rapporte le moment d’écoulement au diamètre intérieur du filetage en utilisant la limite d’élasticité caractéristique avec un exposant de 2,65, tandis que l’ATE-11/0425 applique 0,15 fᵤ d^2,6 au diamètre extérieur du filetage. Les deux groupes sont donc déclarés sur des bases différentes, et les données intégrées contiennent des valeurs discrètes par article provenant de chaque évaluation plutôt qu’une expression analytique unique.

Toutes les vis SIHGA de cette intégration sont disponibles dans :

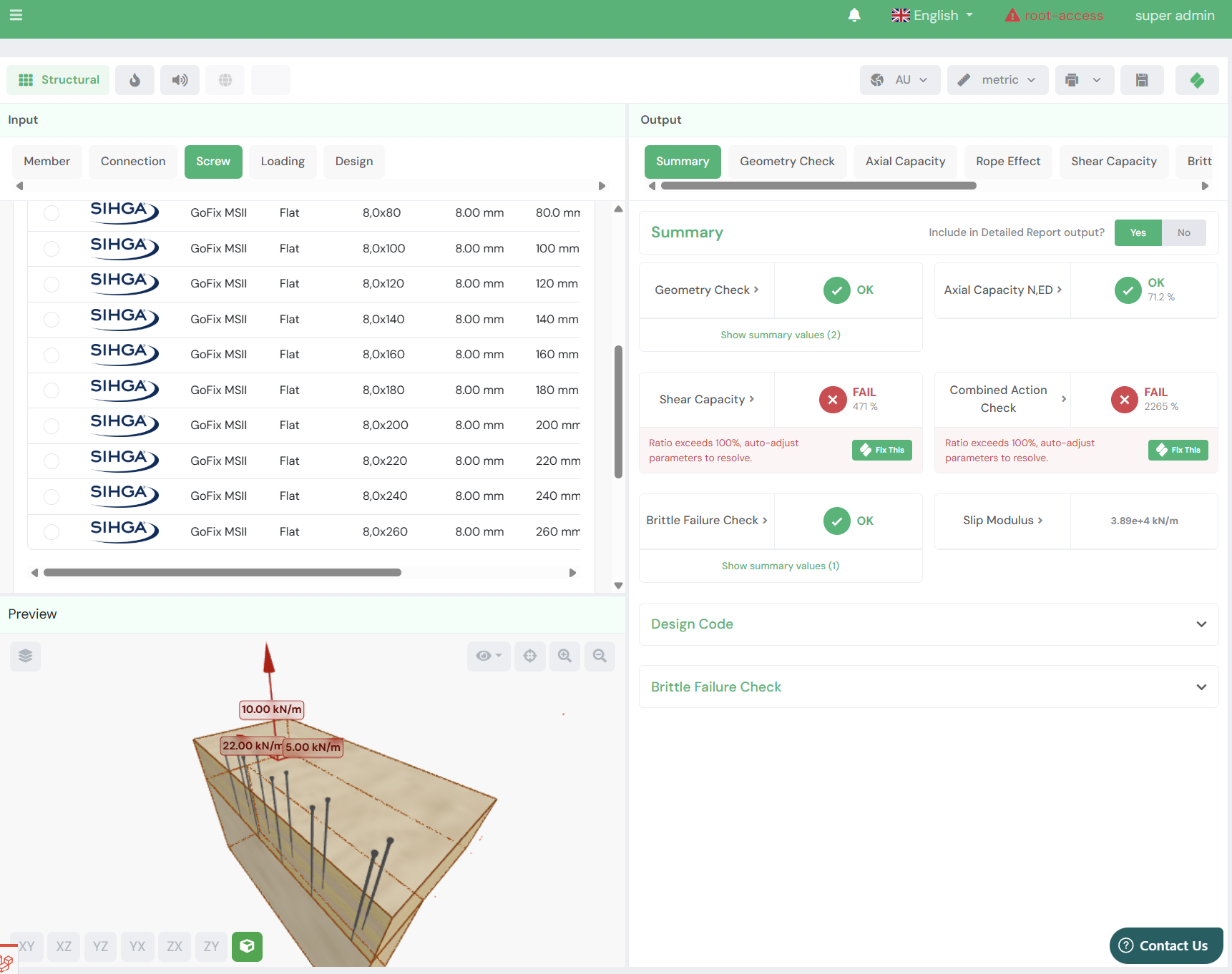

• le module Vis ;
• les calculateurs de détails d’assemblage : panneau-à-panneau (mi-bois, languette et rainure, et joint bout à bout), dalle-à-mur, mur-à-mur, plancher-à-mur, et poutre-à-poutre et poutre-à-colonne ;
• le calculateur de plancher nervuré, pour une conception flexible des assemblages selon l’Eurocode 5.

La famille destinée au renforcement, la GoFix X+ à filetage complet, apparaît également dans les détails d’assemblage de renforcement : entaille de poutre, percement de poutre et compression de poutre perpendiculaire au fil.

Le dimensionnement suit la norme EN 1995-1-1, avec les assemblages vissés selon le §8.7 et les vis chargées axialement selon le §8.7.2. Les deux évaluations déclarent un rapport entre le diamètre intérieur et extérieur du filetage en dehors de la plage 0,6 à 0,75 du §8.7.2(4), soit 0,57 à 0,77 sous l’ATE-11/0425 et 0,50 à 0,80 sous l’ATE-20/0558 ; l’arrachement suit donc la forme d’expression (8.40a) du §8.7.2(5), avec le paramètre d’arrachement rapporté à une masse volumique associée. La clause §8.7.2(1)P liste le flambement sous compression parmi les modes de rupture, que les deux évaluations quantifient pour leurs vis à filetage complet. Les éditions 2004 et 2025 de l’Eurocode 5 sont toutes deux prises en charge, et les deux évaluations permettent le marquage CE selon le Règlement (UE) n° 305/2011 (EAD 130118-01-0603, système AVCP 3).
