Dimensionnement des vis Eurotec selon l’Eurocode 5

Eurotec est un fabricant allemand dont le siège est à Hagen, fondé en 1999, produisant des technologies de fixation pour la construction en bois, ainsi que des fixations pour béton et des systèmes de terrasse. Ses gammes de vis structurelles KonstruX à filetage total, Paneltwistec, SawTec et ABS à filetage partiel sont couvertes par l’Évaluation Technique Européenne ETA-11/0024, rééditée le 28 août 2025, pour le dimensionnement selon l’Eurocode 5.

L’intégration EU présente les familles de vis structurelles Eurotec regroupées par ligne de produits.
KonstruX (filetage total, pour les assemblages et le renforcement)

• ST SK et ST ZK, tête fraisée et cylindrique, acier au carbone (6,5 à 10 mm, 80 à 600 mm).
• AG SK, tête fraisée, acier au carbone (11,3 mm, 300 à 1000 mm).
• E12, tête E12, acier au carbone (13 mm, 300 à 1400 mm).
• SK A4 et ZK A4, tête fraisée et cylindrique, acier inoxydable A4 (6,5 à 10 mm, 95-500 mm).

Paneltwistec (filetage partiel)

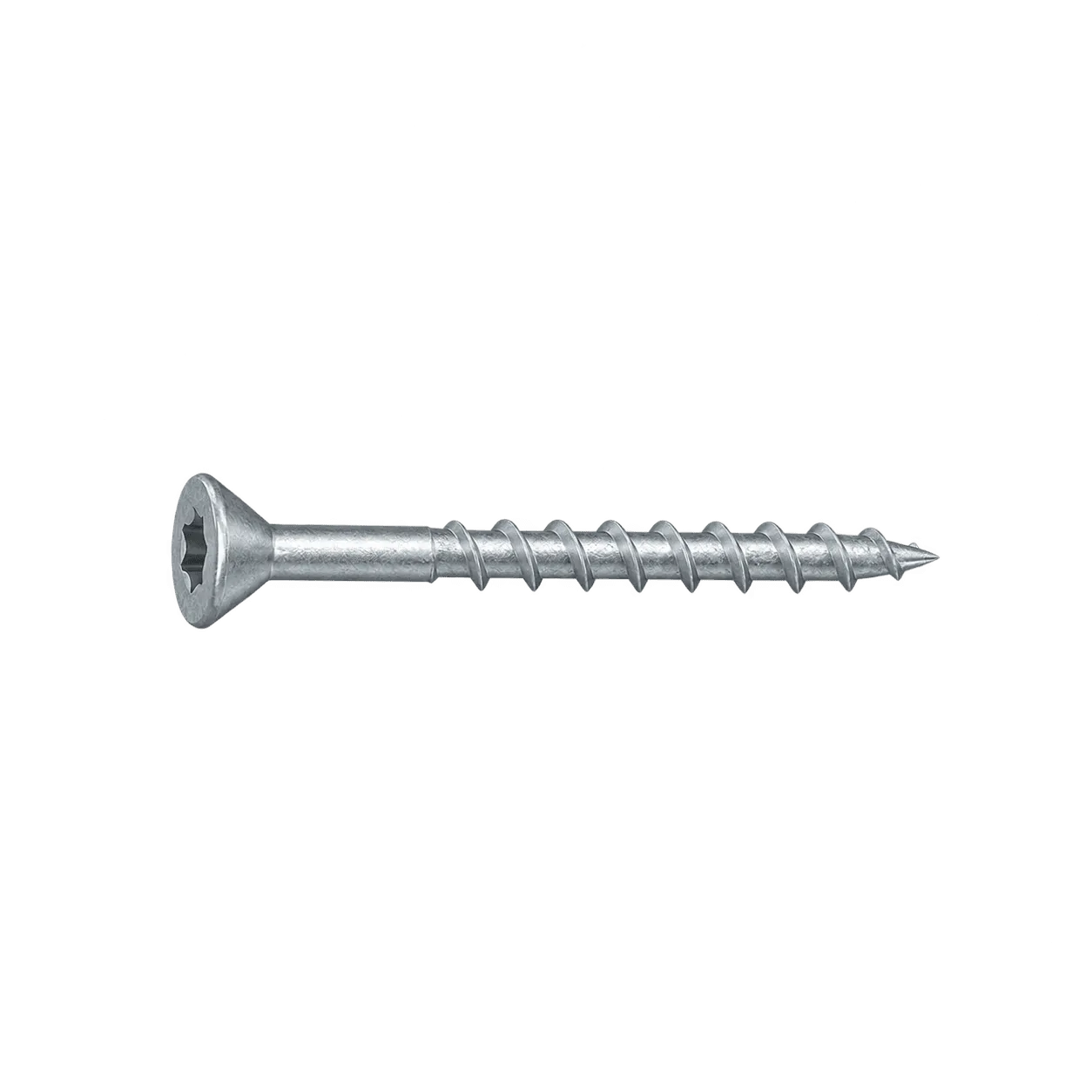

• SK et TK, tête fraisée et à rondelle, acier au carbone (3,5 à 10 mm, 30 à 600 mm).
• SK 1000 et TK 1000, avec le revêtement Eurotec 1000 (3 à 10 mm, 16-240 mm).
• SK et TK en inox C1, A2 et A4 (4 à 8 mm, 40-400 mm), et la vis à large rondelle StrongHead (8 mm).

SawTec

• Vis à filetage partiel avec une tête à rondelle dentée (5 à 10 mm, 40 à 600 mm).

Vis à plaque ABS

• Les vis à plaque ABS, ABS Hardwood, ABS Strong et ABS A4 sont fournies pour la fixation de connecteurs et sont traitées séparément du dimensionnement des vis structurelles basé sur l’ETA.

Dans toute la gamme, les vis sont disponibles en acier au carbone (électro-galvanisé et revêtement 1000) et en acier inoxydable (A2, A4 et martensitique C1), avec des diamètres de 3,5 à 13 mm, des longueurs de 30 à 1400 mm et des classes de service SC1 à SC3.

En un coup d’œil, les familles Eurotec supportent :

• Bois massif, bois lamellé-collé, CLT (fixation de face et de chant), LVL de résineux et LVL de hêtre.
• Assemblages bois-acier.
• L’insertion inclinée.
• Renforcement, utilisant la famille KonstruX à filetage total.
• Classe de service 3 et conditions exposées, via les familles en acier inoxydable.

• Les matériaux de base s’étendent au LVL et au LVL de hêtre. Les valeurs de calcul sont intégrées pour le bois massif de résineux, le bois lamellé-collé, le CLT, le LVL de résineux (retrait jusqu’à 15 N/mm2) et le LVL de hêtre, avec un modèle d’ancrage dédié pour les faces larges et les chants du LVL.
• Renforcement dans les trois modes. Les vis KonstruX à filetage total assurent un renforcement en traction et en compression perpendiculairement au fil du bois, et un renforcement au cisaillement incliné à 45 degrés.
• Vis de compression vérifiées contre le flambement, et non seulement l’arrachement. Pour les vis KonstruX en compression, l’évaluation donne une charge de flambement élastique idéale sur le bois environnant (une vérification de flambement sur fondation élastique avec un facteur de réduction), de sorte qu’une vis de renforcement en compression est limitée par le flambement ainsi que par l’arrachement.
• Portée grand format. KonstruX va jusqu’à 11,3 x 1000 mm (AG) et l’E12 jusqu’à 13 x 1400 mm à filetage total, offrant un ancrage long à vis unique pour les épaisseurs importantes et un renforcement profond perpendiculairement au fil du bois.
• Tête à rondelle dentée SawTec. Les dents de scie sous la tête à rondelle permettent à la tête de s’auto-fraiser à fleur dans la surface du bois sans pré-fraisage.

Toutes les vis Eurotec sont disponibles en :

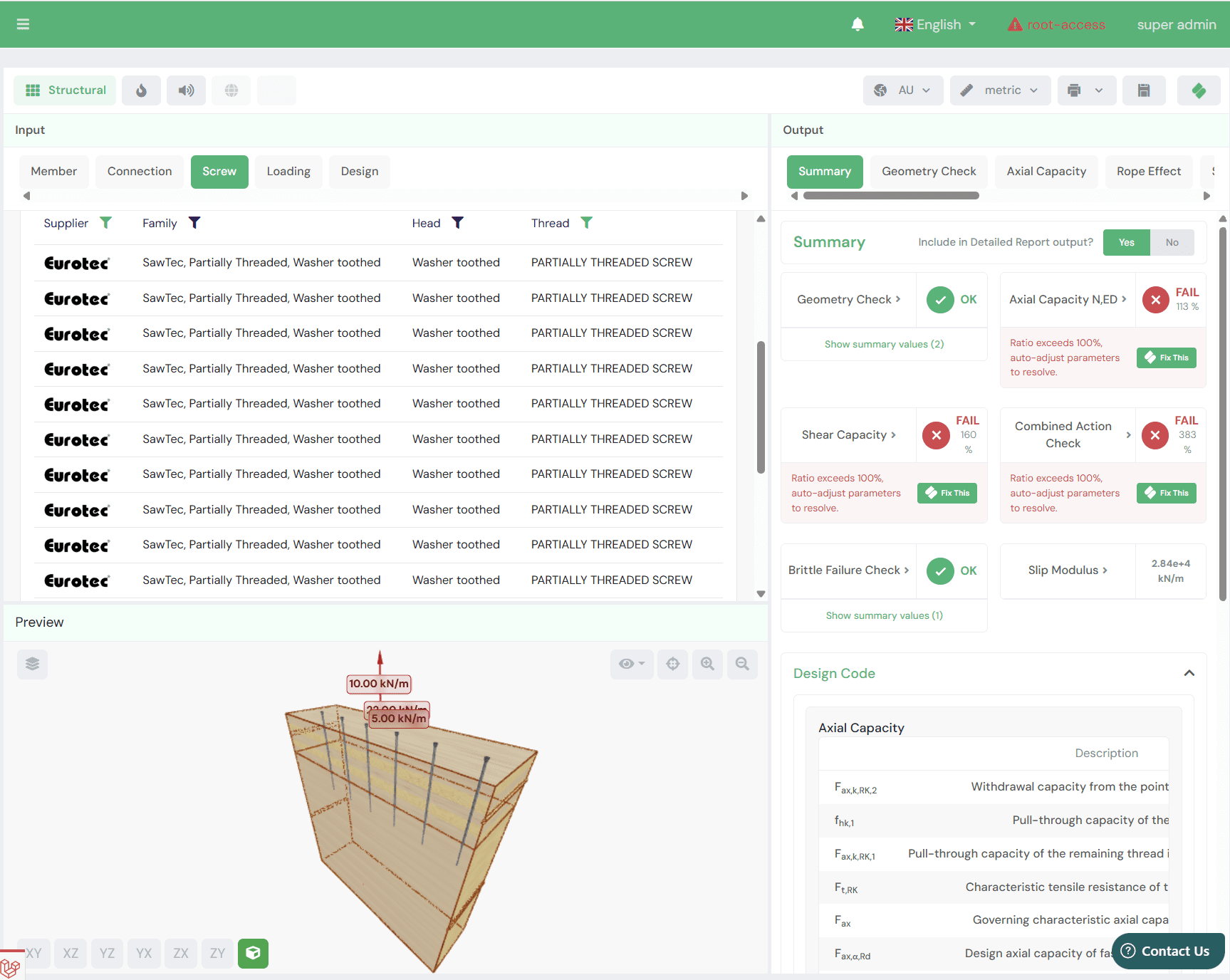

• le module Vis ;
• les calculateurs de détails d’assemblage : panneau-à-panneau (mi-bois, languette et rainure, et abouté), dalle-à-mur, mur-à-mur, plancher-à-mur ;
• le calculateur de plancher nervuré, pour une conception flexible des assemblages selon l’Eurocode 5.

Les familles KonstruX à filetage total et marquées pour le renforcement apparaissent également dans les détails de connexion de renforcement : entaille de poutre, pénétration de poutre et compression de poutre perpendiculairement au fil du bois.

Le dimensionnement suit l’EN 1995-1-1, avec des vis chargées axialement vérifiées selon le §8.7.2. La clause 8.7.2(1)P énumère le flambement sous compression parmi les modes de défaillance à considérer, ce que l’évaluation quantifie pour les vis KonstruX à filetage total. L’évaluation est marquée CE selon le Règlement (UE) n° 305/2011 (EAD 130118-01-0603). Les mêmes données de produit sont utilisées pour le dimensionnement sur les marchés AUS et NZ conformément aux normes de conception applicables dans ces pays.
