Ontwerp KLH® – CLT volgens Eurocode 5

KLH Massivholz GmbH, opgericht in 1996, produceert KLH kruislaaghout in Teufenbach-Katsch en Bad St. Leonhard in Oostenrijk. De panelen worden beoordeeld onder ETA-06/0138, uitgegeven door het Oostenrijkse Instituut voor Bouwtechniek (OIB). SPEC Toolbox ontwerpt ze volgens Eurocode 5, gebruikmakend van de karakteristieke waarden van die beoordeling.

De integratie omvat 45 KLH kruislaaghout-opbouwen, vuren gesorteerd op C24 in elke laag, kruislings verlijmd met een ééncomponent polyurethaanlijm volgens EN 15425 en vingergelast volgens EN 14080.

• 3-, 5-, 7- en 8-laags opbouwen, elementdikte 60 tot 320 mm, samengesteld uit lagen van 20, 30 en 40 mm.
• Panelen tot 3,5 m breed en 16,5 m lang, wat tevens de maximale transportlengte is.
• Planken van 44 tot 298 mm breed, minimale plankbreedte-dikteverhouding 4:1, met de lamellenranden binnen elke laag verlijmd.
• Niet-visuele, industrieel-visuele en residentieel-visuele oppervlaktekwaliteiten.
• FSC- en PEFC-ketenbeheer, en een gepubliceerde Milieuproductverklaring.

In één oogopslag, binnen de EU- en ANZ-scope ondersteunen de KLH-panelen:

• Dragende wanden, vloeren en daken.
• Klimaatklassen 1 en 2.
• Visuele of niet-visuele oppervlakken, met CNC-bewerking en schuine zaagsneden.

• Gedeclareerde paneelwaarden. De beoordeling declareert een gemiddelde elasticiteitsmodulus van 12 000 N/mm² voor de planken, een rol-schuifsterkte van 1,2 N/mm² en een rol-schuifmodulus van 50 N/mm² voor de kruislagen, en een schuifstroom van 90 N/mm per lijmnaad voor schuif in het vlak.
• Schuifsterkte in het vlak gesorteerd op laagdikte. De schuifsterkte in het vlak wordt gedeclareerd als een functie van de lameldikte, van 8,4 N/mm² bij 19 mm tot 3,9 N/mm² bij 45 mm, met een toename van 25 procent voor binnenlagen, zodat opbouwen met dunne lamellen meer schuif in het vlak dragen.
• Gepaarde-laagopbouwen tot 320 mm. De 5ss-, 7ss- en 8ss-opbouwen plaatsen twee aangrenzende lagen van 30 of 40 mm in dezelfde richting, binnen de 90 mm-limiet die de beoordeling stelt voor opeenvolgende lagen in dezelfde richting, en bereiken 300 en 320 mm op acht lagen.
• Twee opbouwen met dezelfde dikte. De meeste diktes worden uitgevoerd in twee families die de doorsnede anders verdelen tussen de lagen parallel aan de paneellengte en de kruislagen: een 100 mm drielaags paneel wordt opgebouwd als 40/20/40 of 30/40/30.
• Een gedeclareerde systeemsterktefactor. De beoordeling stelt ksys in tussen 0,90 en 1,10, per elementbreedte voor belasting loodrecht op het paneel en per aantal lagen voor belasting in het vlak, zodat brede panelen en meerlaagse doorsneden een gedeclareerde toename krijgen.

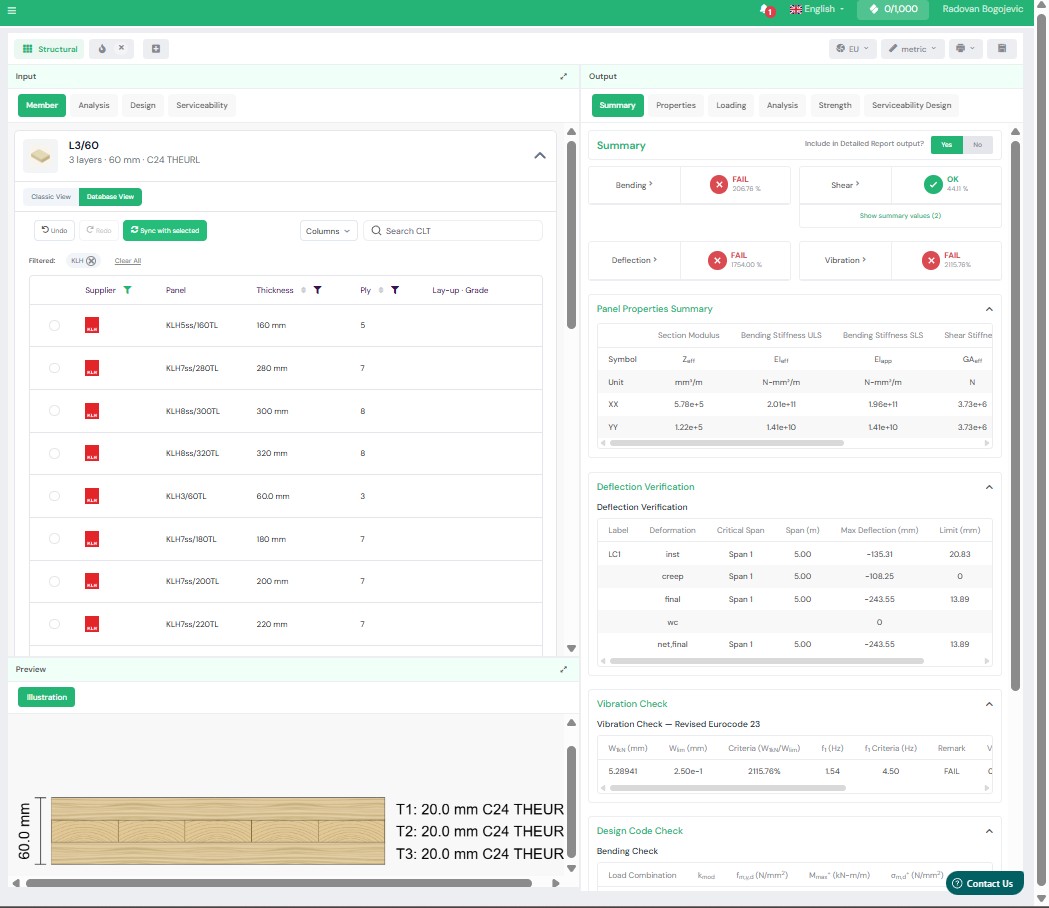

De KLH-panelen zijn beschikbaar in de SPEC Toolbox CLT-modules, bewerkt volgens Eurocode 5:

• CLT-vloer, CLT-wand, CLT-schijfwand, CLT-diagram en CLT-vloeruitsparing.

en in de verbindingsmodules:

• de schroefverbindingsmodule en de paneel-op-paneel verbindingsdetails (messing en groef, kopschotverbinding en halfhoutsverbinding);
• CLT vloer-op-gelamineerde ligger, CLT vloer-op-vloer en CLT wand-op-wand verbindingen.

Paneelgedrag wordt ontleend aan de geïntegreerde database met de exacte karakteristieke waarden van ETA-06/0138, en dezelfde waarden worden gebruikt voor het ontwerp volgens de Australische en Nieuw-Zeelandse normen. Brandveiligheidsontwerp, trillingen en andere verificaties die niet onder de huidige Eurocode 5 vallen, kunnen worden gecontroleerd aan de hand van de nieuwe Eurocode 5 en andere relevante documentatie.

Het ontwerp volgt Eurocode 5 (EN 1995-1-1). De panelen worden beoordeeld onder ETA-06/0138, die de karakteristieke waarden levert die in het ontwerp worden gebruikt, inclusief de elasticiteitsmodulus van de plank van 12 000 N/mm² en de rol-schuifsterkte en -modulus van de kruislagen. De beoordeling reduceert de schuifmodulus in het vlak tot 250 N/mm² voor een vereenvoudigde balkanalyse, beperkt buigspanningen in een vereenvoudigde spanningsanalyse tot 90 procent van de ontwerpsterkte binnen de overspanning en 70 procent nabij opleggingen en geconcentreerde belastingen, en stelt de scheurfactor op één voor schuif loodrecht op het vlak. De beoordeelde gebruiksklassen zijn 1 en 2. Constructief brandveiligheidsontwerp maakt gebruik van de gedeclareerde verkoolingssnelheden, 0,55 tot 0,65 mm/min binnen een laag en 0,80 tot 0,90 mm/min zodra een laag is afgevallen, en de beoordeling omvat ook geteste lucht- en contactgeluidsisolatie voor wand-, vloer- en dakopbouwen. Geluidsabsorptie wordt niet beoordeeld.
