Ontwerp Binderholz CLT volgens Eurocode 5

Binderholz (Binderholz Bausysteme GmbH, Fügen, Oostenrijk) produceert BBS kruislaaghout. Het is erkend onder ETA-06/0009, uitgegeven door DIBt. SPEC Toolbox ontwerpt de panelen volgens Eurocode 5, gebruikmakend van de karakteristieke waarden van de beoordeling.

De integratie omvat het Binderholz BBS kruislaaghout, vuren C24 in elke laag, kruislings verlijmd onder 90 graden met een ééncomponent polyurethaanlijm.

• 3 tot 15 lagen (veelal 3-, 5- en 7-laags), elementdikte 51 tot 350 mm, plankdikte 17 tot 45 mm en breedte 80 tot 250 mm.
• Systeemformaat panelen tot 1,26 m breed en 5 m lang, met grote vingerlassen tot 24 m; Grootformaat en Grootformaat DQ panelen tot 3,5 m breed en 22 m lang.
• Niet-zichtbare, industrieel-zichtbare en huishoudelijk-zichtbare oppervlaktekwaliteiten; diktetolerantie +/- 1 mm; PEFC Chain of Custody en een gepubliceerde Milieuproductverklaring.

In de EU- en ANZ-scope ondersteunen de Binderholz BBS-panelen in één oogopslag:

• Dragende wanden, vloeren en daken.
• Klimaatklassen 1 en 2.
• Zichtbare of niet-zichtbare oppervlakken, met CNC-bewerking en schuine zaagsneden.

• Gedeclareerde plank- en paneelwaarden. De beoordeling vermeldt een gemiddelde elasticiteitsmodulus van 12.000 N/mm² voor de planken, met een paneel-rolschuifsterkte van 1,0 N/mm² en een rolschuifmodulus van 50 N/mm² voor de kruislagen, direct gebruikt in het paneelontwerp.
• Grote formaten en lange panelen. Grootformaat panelen bereiken 3,5 m breed en 22 m lang, en Systeemformaat panelen kunnen met grote vingerlassen tot 24 m worden verlengd, voor grote overspanningen en wanden over volledige verdiepingen met minder voegen.
• Strakke diktetolerantie. De elementdikte wordt gehandhaafd op +/- 1 mm, wat helpt bij de detaillering van verbindingen en dimensionale coördinatie met de omringende constructie.
• Formaldehyde-vrije verbinding, gedocumenteerde duurzaamheid. De ééncomponent polyurethaanlijm is formaldehyde-vrij (emissieklasse E1), en het product beschikt over PEFC Chain of Custody en een Milieuproductverklaring voor de rapportage van ingebedde koolstof.

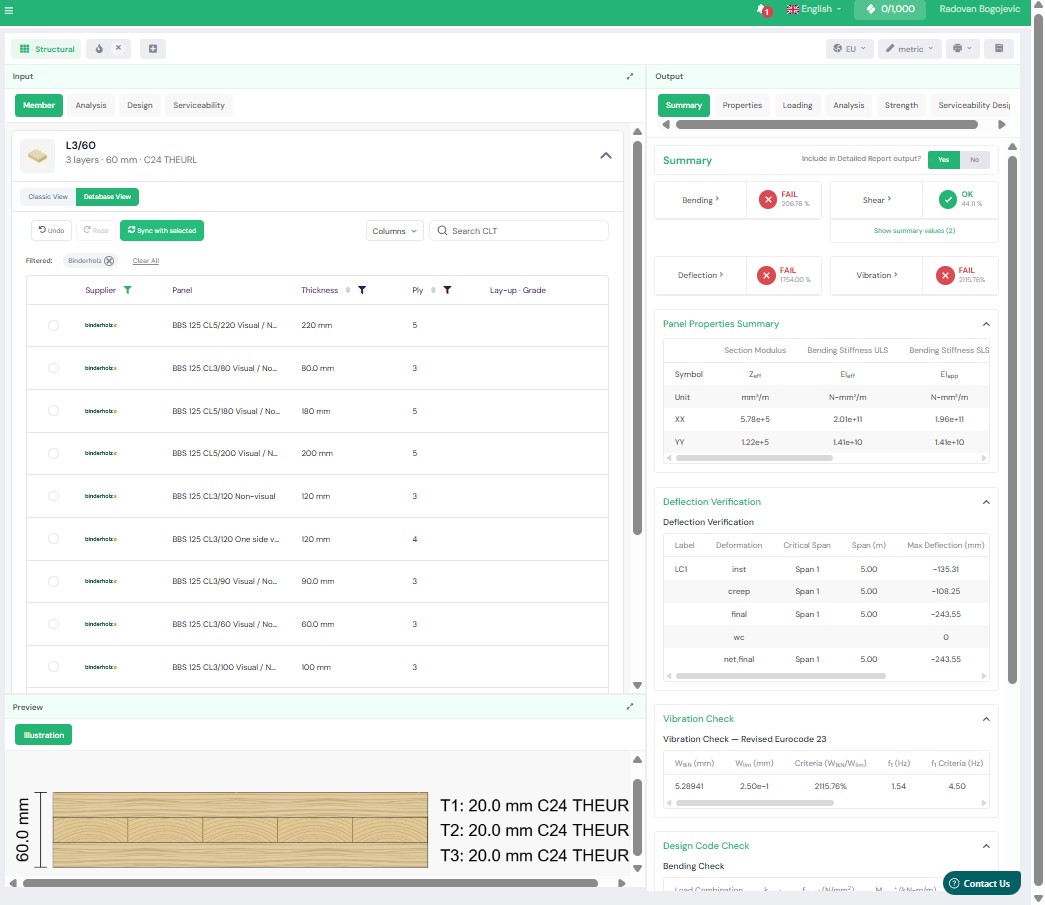

De Binderholz BBS-panelen zijn beschikbaar in de SPEC Toolbox CLT-modules, uitgewerkt volgens Eurocode 5:

• CLT-vloer, CLT-wand, CLT-schijfwand, CLT-diagram en CLT-vloeruitsparing.

en in de verbindingsmodules:

• de schroefverbindingsmodule en de paneel-op-paneel verbindingsdetails (messing en groef, kopschotverbinding en halfhoutsverbinding);
• CLT vloer-op-gelamineerde ligger, CLT vloer-op-vloer en CLT wand-op-wand verbindingen.

Het paneelgedrag is afkomstig uit de geïntegreerde database met de exacte karakteristieke waarden van ETA-06/0009, en dezelfde waarden worden gebruikt voor het ontwerp volgens de Australische en Nieuw-Zeelandse normen. Brandveiligheidsontwerp, trillingen en andere verificaties die niet onder de huidige Eurocode 5 vallen, kunnen worden gecontroleerd aan de hand van de nieuwe Eurocode 5 en andere relevante documentatie.

Het ontwerp volgt Eurocode 5 (EN 1995-1-1). De panelen zijn beoordeeld onder ETA-06/0009, die de karakteristieke waarden levert die in het ontwerp worden gebruikt, inclusief de elasticiteitsmodulus van de plank (12.000 N/mm²) en de rolschuifsterkte en -modulus van de kruislagen. Karakteristieke waarden worden gereduceerd tot ontwerpwaarden met de Eurocode belastingduur- en servicefactor en de materiaal-deelveiligheidsfactor; de buigsterkte wordt gereduceerd voor panelen met grote vingerlassen en de treksterkte in het vlak wordt gereduceerd, conform de beoordeling. De beoordeling is voor gebruiksklassen 1 en 2; lucht- en contactgeluidsisolatie, en brandwerendheid, zijn niet beoordeeld in de ETA.
