Ontwerp Rocket-schroeven volgens Eurocode 5

Rocket is een Europese ontwerper en fabrikant van bevestigingsoplossingen, vooral bekend om zijn ROCKET-schroevenassortiment, ontwikkeld in Frankrijk en geproduceerd op de locatie van Vynex in de Ardennen. De onderstaande families zijn de families die zijn geïntegreerd voor ontwerp in de EU-regio.

Vier schroeffamilies zijn geïntegreerd voor de EU-regio, allen met deeltraad:

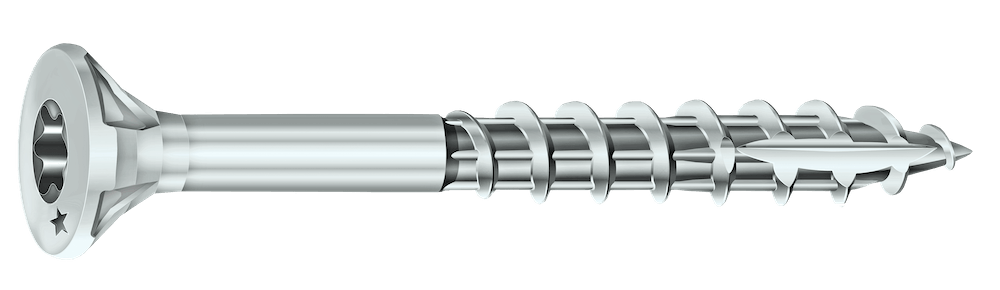

• Hout- & spaanplaatschroef, verzonken kop, verzinkt staal. Nominale diameters 5 en 6 mm, lengtes 50 tot 200 mm.
• Hout- & spaanplaatschroef, verzonken kop, A2 roestvast staal. Nominale diameter 6 mm, lengtes 80 tot 160 mm.
• Houtbouwschroef, verzonken kop, verzinkt staal. Nominale diameters 6 en 8 mm, lengtes 80 tot 400 mm.
• Houtbouwschroef, extra grote cilinderkop, verzinkt staal. Nominale diameters 6 en 8 mm, lengtes 80 tot 400 mm.

Over de vier families heen beslaat de geïntegreerde data nominale diameters van 5 tot 8 mm, lengtes van 50 tot 400 mm, en klimaatklassen 1 en 2. De hout- en spaanplaatlijnen, in zowel de verzinkte als de A2 roestvaststalen versies, zijn CE-gemarkeerd volgens EN 14592+A1:2012 onder Prestatieverklaring nr. 24.
Karakteristieke trekcapaciteit, vloeimoment, uittrekparameter en kopdoortrekparameter zijn per artikel opgenomen in de geïntegreerde database bij een bijbehorende dichtheid van 350 kg/m3. Deze worden uitgelezen op het moment van berekening en worden niet geïnterpoleerd.

• Massief hout en substraten van houtachtige plaatmaterialen.
• Klimaatklassen 1 en 2.
• Opties in verzinkt staal en A2 roestvast staal.
• Verzonken kop en brede cilindrische kopvormen.
• Deeltraad met een gedefinieerde draadlengte per artikel, zodat de indringing van het schroefdraadgedeelte aan de puntzijde direct voortkomt uit de databasegeometrie.

• Het assortiment wordt op de markt gebracht onder de geharmoniseerde norm EN 14592+A1:2012 met een Prestatieverklaring, in plaats van onder een Europese Technische Beoordeling (ETA). Rekenwaarden zijn afkomstig uit de gedeclareerde EN 14592 parameterset.
• De uittrek- en kopdoortrekparameters zijn gedeclareerd bij een bijbehorende dichtheid van 350 kg/m3, de vorm die EN 1995-1-1 Artikel 8.7.2(5) en (6) direct gebruiken in formules (8.40a) and (8.40b), waarbij wordt geschaald naar de rekenwaarde van de houtdichtheid door de dichtheidsverhouding tot de macht 0,8.
• De verhoudingen tussen de binnen- en buitendraaddiameter liggen tussen 0,62 en 0,66 voor de geïntegreerde artikelen, waardoor de 6 mm en 8 mm artikelen binnen de bandbreedte van 0,6 tot 0,75 van Artikel 8.7.2(4) vallen, terwijl de 5 mm artikelen onder de drempelwaarde van 6 mm van dat artikel liggen.
• De draadgeometrie verschilt per lijn: een drievoudige conus met vier inkepingen onder de kop bij de hout- en spaanplaatschroeven, en een dubbele conus met zes inkepingen plus een frees aan het einde van de draad bij de houtbouwschroeven, wat het indraaimoment stabiliseert.

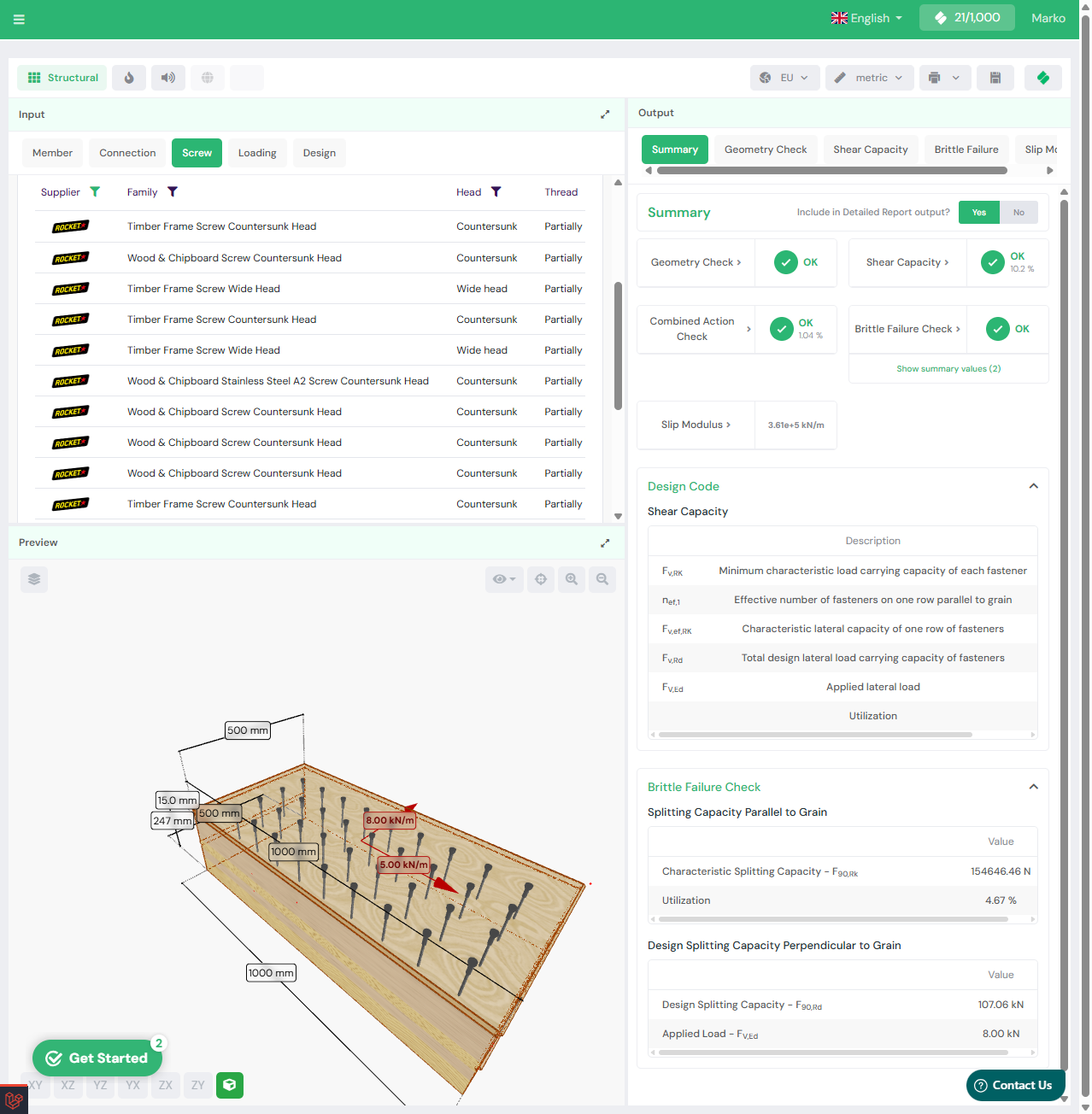

Alle schroeven op deze pagina zijn beschikbaar in:

• de schroefmodule;
• de rekenhulp voor verbindingsdetails: paneel-op-paneel (halfhoutsverbinding, veer en stuiknaad), vloer-op-wand, wand-op-wand, vloer-op-wand;
• de rib-deck-calculator, voor flexibel verbindingsontwerp volgens Eurocode 5.

Verbindingen zijn ontworpen volgens EN 1995-1-1 Artikel 8.7, met axiaal belaste schroeven volgens Artikel 8.7.2. Zowel de 2004- als de 2025-editie van Eurocode 5 worden ondersteund. Omdat de gedeclareerde uittrek- en doortrekparameters een bijbehorende dichtheid bevatten, worden ze direct in Artikel 8.7.2(5) en (6) opgenomen via formules (8.40a) en (8.40b). CE-markering volgens EN 14592+A1:2012 ondersteunt de regionale vereisten voor de hout- en spaanplaatlijnen.
