ESSVE schroeven ontwerpen volgens Eurocode 5

ESSVE bevoorraadt de Noordse bevestigingsmarkt al meer dan 50 jaar, en het ESSVE TIMBR TECH-assortiment brengt een hoogwaardige lijn houtbevestigingsmiddelen naar de massieve houtbouw, allemaal gedekt door Europese technische beoordelingen (ETA’s). Het EU-schroevenassortiment is beoordeeld onder twee ETA’s: ETA-23/0747, herzien op 30 september 2025, voor de ET-T, HF(HEX), W(WAF) en ESSDRIVE schroeven, en ETA-22/0789, uitgegeven op 13 maart 2023, voor de CY-FT, C-PT, H-PT en H-FT schroeven. Beiden zijn uitgegeven onder EAD 130118-01-0603 voor ontwerp volgens Eurocode 5.

De EU-integratie omvat 11 schroeffamilies verdeeld over de twee beoordelingen, samen gepresenteerd en gegroepeerd per certificaat.
ETA-23/0747 (7 families)

• ESSDRIVE, verzonken kop, deeldraad: CorrSeal (6 en 8 mm, 60 tot 300 mm) en verzinkt (6 mm, 40 tot 150 mm).
• ET-T, cilinderkop, dubbele draad, CorrSeal (6,5 en 8,2 mm, 65 tot 330 mm).
• HF (HEX), zeskantkop met flens, deeldraad, CorrSeal (6, 8 en 10 mm, 50 to 240 mm).
• W (WAF), flenskop, deeldraad: roestvast staal A4 (6 tot 10 mm, 70 tot 150 mm), CorrSeal (6 tot 10 mm, 40 tot 320 mm) en verzinkt (6 tot 10 mm, 50 tot 320 mm).

ETA-22/0789 (4 families)

• CY-FT, cilinderkop, voldraad, geel verzinkt (8 en 10 mm, 160 tot 1000 mm).
• C-PT, verzonken kop, deeldraad, geel verzinkt (8, 10 en 12 mm, 120 tot 480 mm).
• H-PT, zeskantkop, deeldraad, glansverzinkt (8 en 10 mm, 80 tot 200 mm).
• H-FT, zeskantkop, voldraad, glansverzinkt (12 mm, 60 tot 220 mm).

Over beide beoordelingen heen is het assortiment beschikbaar in gehard koolstofstaal (CorrSeal, verzinkt, geel en glansverzinkt) en austenitisch roestvast staal A4 (SAE 316), in diameters van 6 tot 12 mm, lengtes van 40 tot 1000 mm, en klimaatklassen 1 tot 3.

In één oogopslag ondersteunen de ESSVE-families:

• Massief hout, gelamineerd hout, CLT (bevestiging in het vlak en de zijkant) en LVL.
• Hout-staalverbindingen, inclusief de H-PT zeskantschroef gespecificeerd voor staalplaten en connectoren.
• Schuine inschroefing.
• Wapening, met behulp van de volledig geschroefde families.
• Klimaatklasse 3 en blootgestelde condities, via de CorrSeal-coating en de roestvaststalen A4 flenskop.

• Versterking in alle drie de modi. ETA-22/0789 beschrijft druk loodrecht op de vezel bij steunpunten, trek loodrecht op de vezel bij inkepingen, openingen en dwarsverbindingen, en afschuifversterking met voldraadschroeven (d ≥ 8 mm) onder een hoek van 45 graden; ETA-23/0747 voegt trek- en drukversterking loodrecht op de vezel toe.
• Drukschroeven gecontroleerd op knik, niet alleen op uittrekken. Voor voldraadschroeven onder druk geeft de beoordeling een ideale elastische kniklast op het omringende hout (een verificatie van knik op elastische bedding met een reductiefactor), waardoor een drukversterkingsschroef zowel door knik als door uittrekken wordt beperkt.
• Voldraadbereik tot 1000 mm. De CY-FT cilindrische voldraadschroef reikt tot 10 × 1000 mm, wat een lange verankering met een enkele schroef biedt voor dikke opbouwen en versterking loodrecht op de vezel.
• Dubbele draad ET-T. Twee draadspoeden genereren een samentrekkende klemwerking onder een discrete cilinderkop, in 6,5 en 8,2 mm tot 330 mm.
• Twee routes naar Klimaatklasse 3. De op zink gebaseerde CorrSeal-coating (minimaal 23 µm) en de austenitisch roestvaststalen A4 (SAE 316) flenskop zijn beide beoordeeld voor klimaatklassen 1 tot 3, voor kust- en industriële blootstelling.

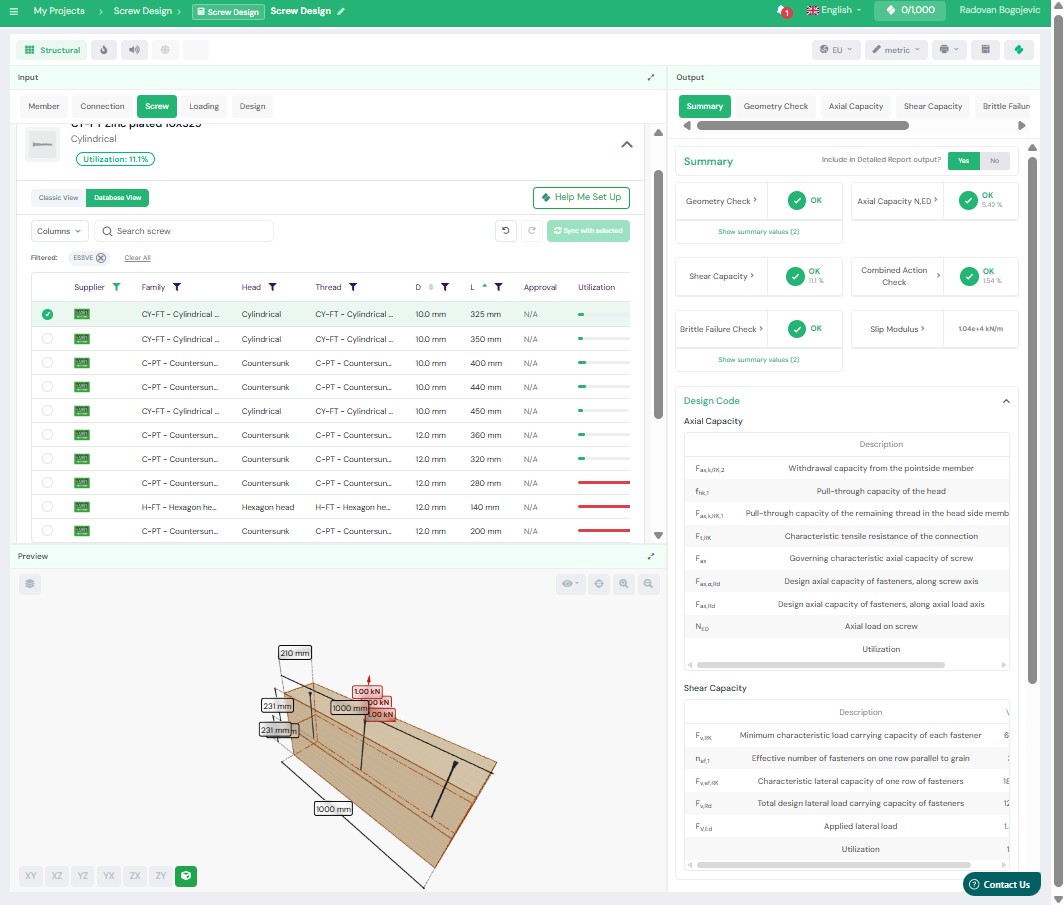

Alle ESSVE schroeven zijn beschikbaar in:

• de schroefmodule;
• de rekenhulp voor verbindingsdetails: paneel-op-paneel (halfhoutsverbinding, veer en stuiknaad), vloer-op-wand, wand-op-wand, vloer-op-wand;
• de rib-deck-calculator, voor flexibel verbindingsontwerp volgens Eurocode 5.

De voldraad- en als versterking gemarkeerde families (de ESSDRIVE, ET-T, HF en W(WAF) schroeven onder ETA-23/0747, en de CY-FT en H-FT schroeven onder ETA-22/0789) verschijnen bovendien in de details voor versterkingsverbindingen: balkinkeping, balkdoorvoering en balkdruk loodrecht op de vezel.

Het ontwerp volgt EN 1995-1-1, waarbij axiaal belaste schroeven worden geverifieerd volgens §8.7.2. De uittrekwaarde van clausule 8.7.2(4) is van toepassing op schroeven met een verhouding tussen binnen- en buitendraad tussen 0,6 en 0,75, waaraan de ESSVE-schroeven voldoen, en §8.7.2(1)P noemt knik onder druk als een van de te overwegen bezwijkmechanismen, wat in de beoordeling wordt gekwantificeerd. Zowel de 2004- als de 2025-editie van Eurocode 5 worden ondersteund. Beide beoordelingen zijn CE-gemarkeerd onder de verordening. Dezelfde productgegevens worden gebruikt voor ontwerpen in de AUS- en NZ-markten in overeenstemming met de daar geldende ontwerpnormen.
