Diseño de CLT Xlam Dolomiti según Eurocódigo 5

Xlam Dolomiti (X-LAM Dolomiti S.r.l., Castel Ivano, Trentino, con su planta en Castelnuovo Valsugana, Italia) produce paneles de madera contralaminada. Como parte del Grupo Paterno, abarca desde el diseño y la ingeniería hasta la instalación. Los paneles se evalúan bajo ETA-12/0347, emitido por el Instituto Austríaco de Ingeniería de la Construcción (OIB). SPEC Toolbox los diseña según Eurocódigo 5, utilizando los valores característicos de dicha evaluación.

La integración abarca 26 configuraciones de CLT Xlam Dolomiti, abeto C24 en cada capa, unidas transversalmente a 90 grados con un adhesivo según EN 15425, el estándar de poliuretano monocomponente mencionado en la evaluación. El proveedor registra la integridad de la línea de pegamento con el adhesivo HBX.

• Configuraciones de capas. Seis paneles de 3 capas de CL3/60 a CL3/120, doce paneles de 5 capas de CL5/100 a CL5/200, siete paneles de 7 capas de CL7/180 a CL7/280 y un panel de 8 capas, CL8/300.
• Dimensiones. Espesor del elemento de 60 a 300 mm; espesor del tablero de 19 a 40 mm en las configuraciones integradas; ancho del tablero de 56 a 300 mm con una relación ancho-espesor de al menos 4 a 1.
• Formatos. Paneles de hasta 3,5 m de ancho y 13,5 m de largo en producción.
• Uniones. Tableros unidos longitudinalmente mediante unión dentada según EN 14080, sin uniones a tope; encolado de cantos disponible; uniones dentro de una capa con un ancho máximo de 3 mm.
• Acabado y origen. Calidades superficiales industrial, industrial-visual y visual; cadena de custodia PEFC, Declaración Ambiental de Producto publicada, planos de taller y modelos 3D.

En el ámbito de la UE y ANZ, los paneles soportan:

• Muros de carga, forjados y cubiertas.
• Clases de servicio 1 y 2.
• Superficies industriales, industrial-visual y visual, con mecanizado CNC, cortes angulares y encolado de cantos.

• Valores declarados del panel. La evaluación declara un módulo de elasticidad del tablero de 12 000 N/mm², una resistencia al cizallamiento rodante de 1,8 N/mm² y un módulo de cizallamiento rodante de 50 N/mm² para las capas transversales, y una resistencia al cizallamiento en el plano de 3,3 N/mm² en la sección neta.
• La resistencia a la flexión escala con la capa de recubrimiento. La resistencia a la flexión se declara como 26,4 N/mm² dividida por un factor de sistema ksys = máx{1,0; 1,1 – 0,025n}, siendo n el número de tableros en la capa de recubrimiento. El factor solo se desvía de 1,0 para tres o menos tableros de recubrimiento, por lo que los elementos estrechos se diseñan con una resistencia de hasta aproximadamente 24,6 N/mm².
• Una escalera de capas de grano fino. Veintiséis configuraciones cubren de 60 a 300 mm, con 140, 160 y 200 mm cada una en dos disposiciones, de modo que el patrón de capas puede coincidir con la dirección del vano y no solo con la profundidad.
• Tamaño del panel ajustado a la ruta de transporte. La producción alcanza los 3,5 m por 13,5 m, y el límite de longitud se registra por separado para contenedores (12 m) y otros transportes (13,5 m), lo que restringe la programación de paneles desde la planta italiana.
• Resistencia al impacto de la configuración de pared más delgada. La evaluación considera que la resistencia al impacto de cuerpo blando se satisface para paredes de al menos tres capas y al menos 60 mm, lo que el panel integrado más pequeño, CL3/60, cumple exactamente.

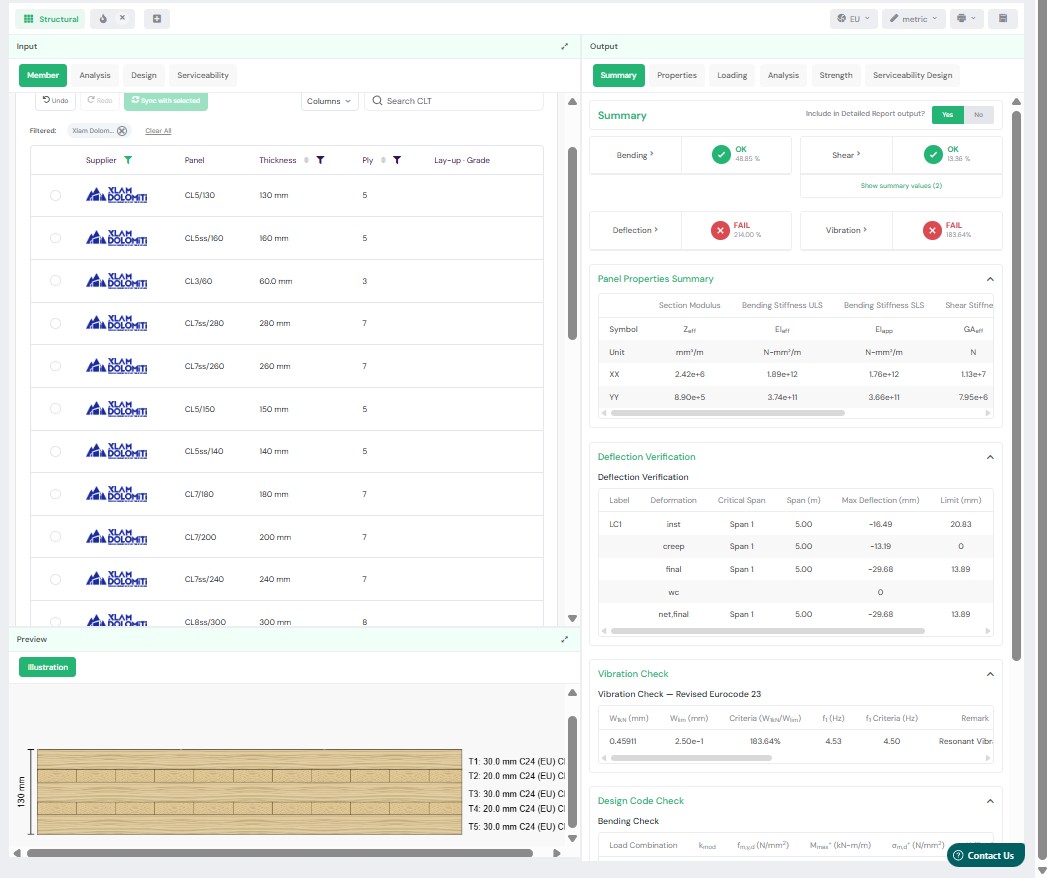

Los paneles están disponibles en los módulos CLT de SPEC Toolbox, elaborados según Eurocódigo 5:

• Forjado de CLT, muro de CLT, muro de cortante de CLT, diafragma de CLT y perforación en forjado de CLT.

y en los módulos de conexión:

• el módulo de conexión con tornillos y los detalles de conexión panel a panel (lengüeta, junta a tope y media madera);
• conexiones de forjado de CLT a viga de madera laminada, forjado a forjado de CLT y muro a muro de CLT.

El comportamiento del panel se toma de la base de datos integrada con los valores característicos exactos de ETA-12/0347, y los mismos valores se utilizan para el diseño según las normas australianas y neozelandesas. El diseño contra incendios, la vibración y otras verificaciones no cubiertas por el Eurocódigo 5 actual pueden comprobarse con el nuevo Eurocódigo 5 y otra documentación relevante.

El diseño sigue el Eurocódigo 5 (EN 1995-1-1). Los paneles se evalúan bajo ETA-12/0347, que proporciona los valores característicos utilizados en el diseño: el módulo de elasticidad del tablero (12 000 N/mm²) y la resistencia (1,8 N/mm²) y el módulo (50 N/mm²) al cizallamiento rodante de las capas transversales. Los valores característicos se convierten en valores de diseño con el factor de duración de la carga y de servicio del Eurocódigo y el factor parcial del material, kmod y kdef tomados como para la madera laminada encolada; la resistencia a la flexión declarada lleva además la reducción del factor de sistema anterior. La evaluación es para las clases de servicio 1 y 2; el aislamiento acústico aéreo y de impacto, la absorción acústica y la resistencia al fuego no se evalúan en ella.
