Diseño de escuadras Sihga según Eurocódigo 5

Sihga GmbH (Ohlsdorf, Austria) fabrica sistemas de fijación y conexión para la construcción en madera, desde conectores de madera hasta tarimas. Sus escuadras Mass-X están reconocidas bajo ETA-23/0353. SPEC Toolbox las diseña según Eurocódigo 5 utilizando las capacidades portantes características de la evaluación.

Las placas son de acero pregalvanizado de una sola pieza: S355 para los anclajes de retención soldados Pull Angle P-HB, S250GD/Z275 para las familias Angle Q, Angle Z, Shear y Pull, y S235 para las Angle Q HH y HB y las placas base. El espesor de las escuadras es de 2,5 a 4 mm, las placas base de 10 a 40 mm. Las escuadras se fijan a la madera con clavos de vástago anillado, tornillos, pernos o conectores Idefix, y al hormigón o acero con pernos o anclajes metálicos.

Anclajes

• Pull Angle P-HB 340, 440 y 750, placas soldadas para arrancamiento, cada una con su placa base para hormigón o acero, además de Angle Z y Angle Q y Angle Q HB en la placa base 230.

Escuadras y ángulos de cizallamiento

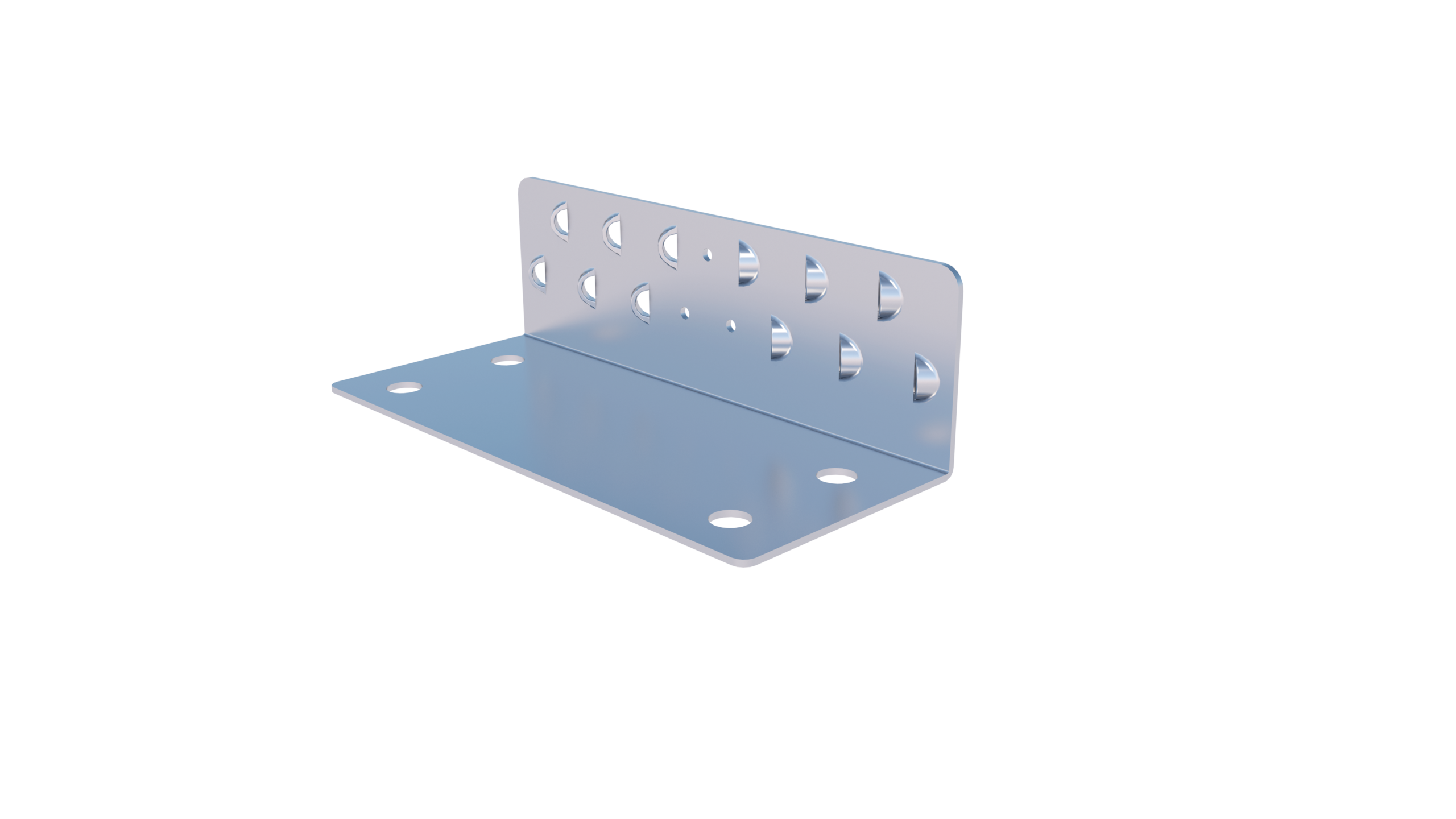

• Angle Q (230 x 120 mm), sin recubrimiento y con desacoplamiento Mass-X Angle, Angle Q HH para madera y Angle Q HB para hormigón en el perfil plano de 230 mm, y Angle Z (120 x 80 mm) para madera contralaminada.

Placas de cizallamiento

• Mass-X Shear (230 x 240 mm), listada como Shear HH en la evaluación.

Flejes de tensión

• Pull HH60 y HH70 para madera, Pull HB60 y HB70 para hormigón.

En resumen, las escuadras Sihga Mass-X soportan:

• Conexiones madera-madera, madera-hormigón y madera-acero.
• Madera maciza, madera laminada encolada, madera laminada encolada de chapa (LVL) y madera contralaminada (CLT), con una densidad característica de 290 a 460 kg/m³.
• Direcciones de tracción y arrancamiento (F1), cortante (F2/F3) y lateral (F4/F5), con una interacción de fuerzas combinadas cuando actúan conjuntamente.
• Clavos de vástago anillado, tornillos autorroscantes de 5 a 10 mm, pernos o anclajes metálicos de 12 a 28 mm, o conectores Idefix.
• Clases de servicio 1 y 2, y clase de servicio 3 cuando se aplica protección contra la corrosión según Eurocódigo 5.

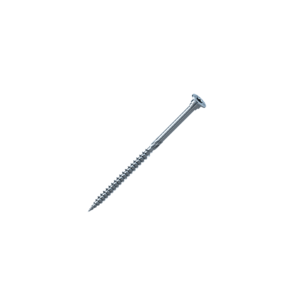

• Capacidad construida a partir de la configuración del elemento de fijación. Para la Angle Z, la evaluación proporciona expresiones en lugar de un valor de placa: dos a cuatro tornillos GoFix S+ a 45 grados resueltos en arrancamiento, frente a los pernos o conectores Idefix en cada ala, rigiendo el menor.
• Capacidades referenciadas a la dirección de la fibra de la madera contralaminada. Las capacidades Idefix de Angle Z se evalúan a 400 kg/m³ tanto paralelas como perpendiculares a la fibra de la capa exterior, con interpolación lineal entre ellas.
• Una configuración de desacoplamiento evaluada. La Angle Q se integra sin recubrimiento y con el desacoplamiento Mass-X Angle; el caso de capa intermedia de 6 mm tiene sus propias capacidades de cortante y una reducción de 0,9 en los valores de pernos e Idefix.
• Clase de ductilidad DCM para muros de cortante de madera contralaminada. Con clavos de vástago anillado de 4 mm o tornillos de 5 mm, la Angle Q y la Angle Z alcanzan una relación de ductilidad estática evaluada superior a cuatro en cortante entre muros de cortante de madera contralaminada y forjados de madera.
• Módulos de deslizamiento, algunos establecidos por un deslizamiento de referencia. Se dan valores fijos para la Angle Q HH y HB; para la Angle Z, el módulo es la capacidad característica dividida por 6 mm en F1, 2 mm en F2/F3 y 2,5 mm en F4 o F5.

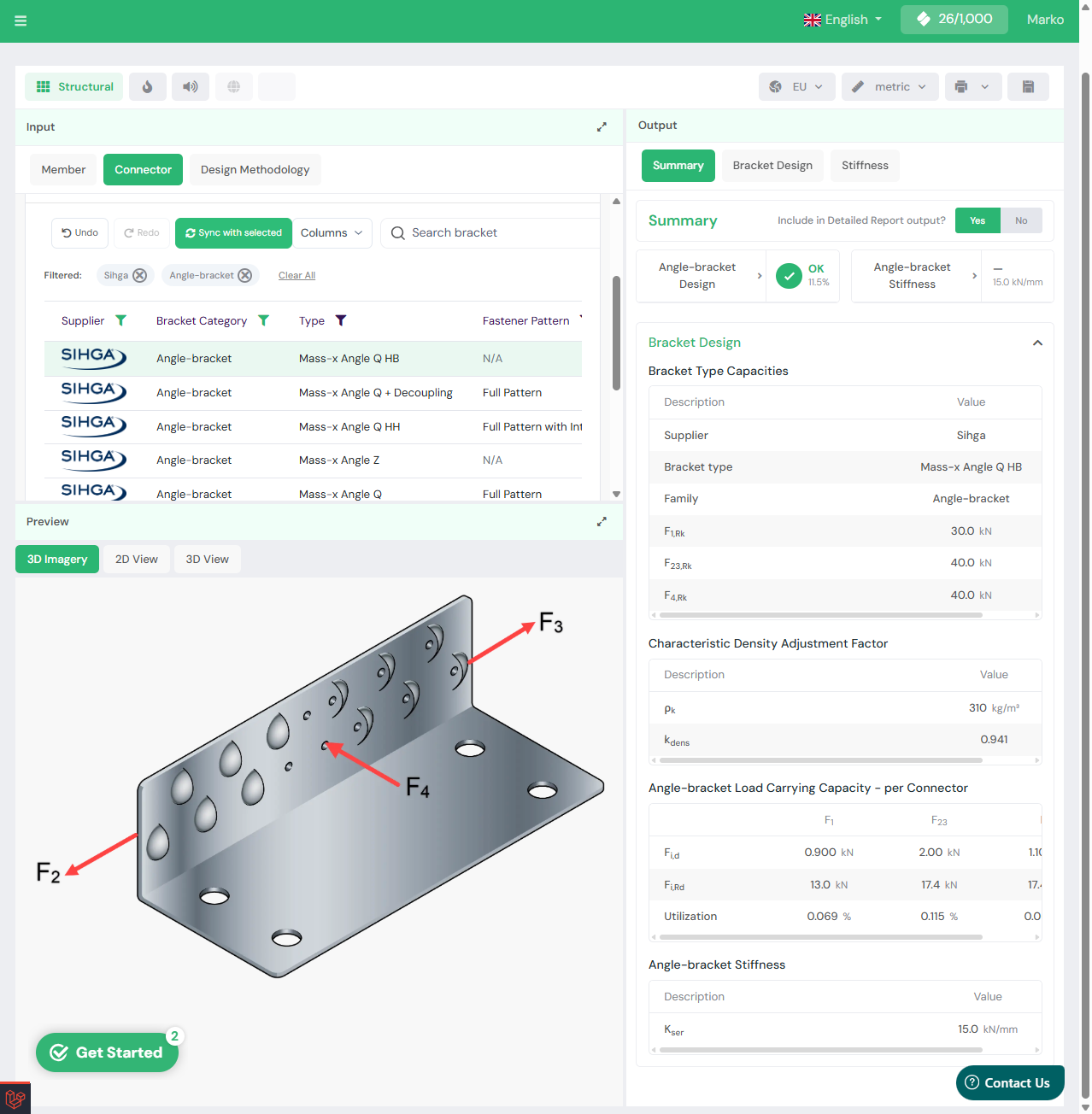

Las escuadras Sihga Mass-X están disponibles en el módulo de escuadras y en la calculadora de muros de cortante de madera contralaminada, trabajadas según Eurocódigo 5:

• anclaje de tracción (anclaje de tensión y tracción);
• escuadra y angular de cortante (carga de cortante y combinada);
• placa de cortante;
• banda de tensión.

Las capacidades se seleccionan para la clase de resistencia y densidad asignadas, el conjunto de fijaciones y la dirección de la carga, con la interacción de fuerzas combinadas cuando las direcciones actúan conjuntamente, y los requisitos de extremos, bordes y espaciamiento según la evaluación y el Eurocódigo 5.

El diseño sigue el Eurocódigo 5 (EN 1995-1-1). ETA-23/0353 proporciona capacidades características en las direcciones F1 (tracción y arrancamiento), F2/F3 (cortante) y F4/F5 (lateral), junto con los módulos de deslizamiento de la conexión. La capacidad de diseño es la menor entre el fallo de la conexión de madera (empotramiento o extracción del elemento de fijación, con k_mod y el factor parcial de la conexión) y el fallo de la placa de acero (con el factor parcial del acero). Las capacidades características se establecen a 350 kg/m³, o 400 kg/m³ para los casos de madera contralaminada evaluados, y se ajustan mediante el factor de densidad k_dens; las capacidades laterales de los elementos de fijación se toman para una placa de acero gruesa. Se aplican las clases de servicio 1 y 2, y la clase de servicio 3 con protección contra la corrosión según Eurocódigo 5. La fisuración bajo la fuerza de elevación y el diseño de las fijaciones en hormigón o acero se verifican según Eurocódigo 5.
