Diseño de madera laminada encolada Binderholz según Eurocódigo 5

Binderholz (Binderholz Bausysteme GmbH, Austria) fabrica madera laminada encolada (glulam). Se produce según la norma europea armonizada EN 14080 y lleva el marcado CE. SPEC Toolbox diseña las vigas y pilares según Eurocódigo 5, utilizando los valores característicos de las clases de resistencia GL.

La integración cubre la madera laminada encolada de abeto Binderholz, construida con lamelas de 40 mm.

• Calidades GL24h, GL24c, GL28c y GL30c, con GL28h, GL30h, GL32c y GL32h bajo petición, en configuraciones homogéneas (h) y combinadas (c).
• Secciones transversales de hasta 280 mm de ancho y 1280 mm de profundidad, hasta 18 m de longitud; encolado en bloque para secciones más anchas bajo petición.
• Adhesivo de melamina; cadena de custodia PEFC y Declaración Ambiental de Producto publicada; mecanizado CNC, cortes angulares y precambreado.

En resumen, en el ámbito de la UE y ANZ, la madera laminada encolada Binderholz es compatible con:

• Vigas y pilares.
• Clases de servicio 1 y 2.
• Superficies vistas (visuales) o industriales, con mecanizado CNC, cortes angulares y precambreado.

• Calidades homogéneas y combinadas. GL24h, GL24c, GL28c y GL30c (con otras calidades bajo petición): las configuraciones homogéneas utilizan una única calidad de lamela en toda la pieza, mientras que las configuraciones combinadas colocan lamelas de mayor calidad en las fibras extremas para optimizar la economía en elementos sometidos a flexión. Los módulos de elasticidad medios van desde 11 500 N/mm2 (GL24h) hasta 13 000 N/mm2 (GL30c), con resistencias a la flexión características de 24 a 30 N/mm2.
• Grandes secciones y vigas largas. Las secciones transversales alcanzan los 280 mm de ancho y 1280 mm de profundidad, hasta 18 m de longitud, con encolado en bloque para secciones más anchas bajo petición, para vigas de grandes luces y pilares pesados.
• Precambreado. Las vigas pueden precambreadas en fábrica para compensar la deflexión de grandes luces, de modo que la viga quede nivelada bajo carga permanente.
• Sostenibilidad documentada. La madera laminada encolada cuenta con la cadena de custodia PEFC y una Declaración Ambiental de Producto para la notificación de carbono incorporado, con una línea de unión de melamina evaluada para la integridad al fuego.

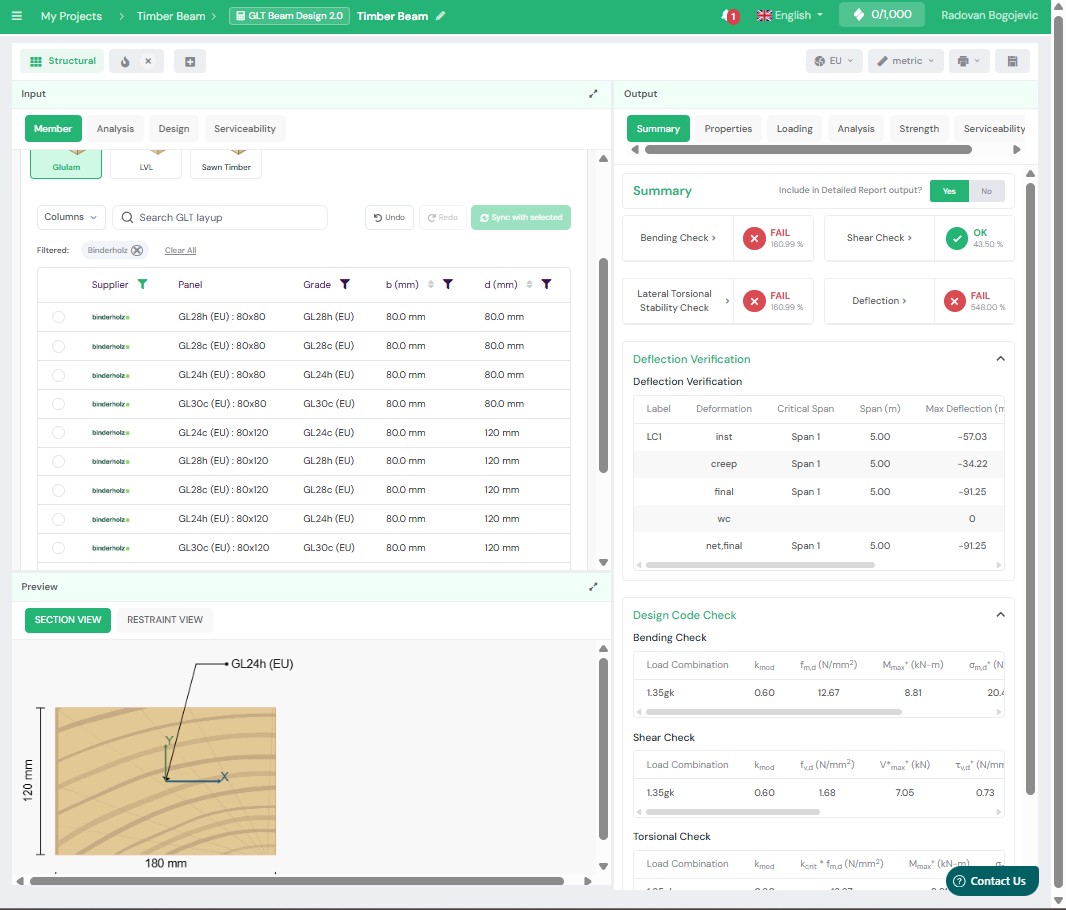

La madera laminada encolada Binderholz está disponible en los módulos de diseño de elementos de SPEC Toolbox, trabajados según Eurocódigo 5:

• Viga de madera, Pilar de madera, Diseño de elementos y Perforación de viga.

y en los módulos de conexión:

• el módulo de conexión con tornillos y la conexión de forjado CLT a viga de madera laminada encolada.

El comportamiento de los elementos se toma de la base de datos integrada con los valores característicos de EN 14080 para la calidad asignada, y los mismos valores se utilizan para el diseño según las normas australianas y neozelandesas. El diseño al fuego, la vibración y otras verificaciones no cubiertas por el Eurocódigo 5 actual pueden comprobarse con el nuevo Eurocódigo 5 y otra documentación relevante.

El diseño sigue el Eurocódigo 5 (EN 1995-1-1). La madera laminada encolada se produce según la norma armonizada EN 14080, que define las clases de resistencia GL y sus valores característicos; la integración utiliza los valores para la calidad asignada, con el módulo de elasticidad medio desde 11 500 N/mm2 para GL24h hasta 13 000 N/mm2 para GL30c. Los valores característicos se reducen a valores de diseño con el factor de duración de carga y servicio del Eurocódigo y el factor parcial del material. Las vigas llevan el marcado CE según EN 14080; no existe una Evaluación Técnica Europea separada para la madera laminada encolada.
