Würth Schrauben bemessen nach Eurocode 5

Würth produziert Befestigungs- und Montagetechnik in Künzelsau, Deutschland; die Würth-Gruppe ist in 80 Ländern aktiv. Die ASSY-Serie für den konstruktiven Holzbau ist für Anwendungen in Vollholz, Brettschichtholz, BSP und Furnierschichtholz konzipiert.

Einunddreißig Familien sind für die EU-Region integriert, alle unter ETA-11/0190: 5 bis 14 mm Durchmesser, 20 bis 1500 mm Länge, Nutzungsklassen 1 und 2, sowie Nutzungsklasse 3 für zink-nickel-beschichtete und hochkorrosionsbeständige Edelstahlausführungen. Charakteristische Werte werden zum Berechnungszeitpunkt direkt aus der Datenbank gelesen, nicht interpoliert.

• ASSY 4, Kohlenstoffstahl (13): Senkkopf mit Frästaschen oder Fräsrippen, Zink-Nickel-Senkkopf, Scheibenkopf und Scheibensenkkopf, Kombi-Sechskant- und Sechskantkopf, Unterkopfgewinde, Balkenschuhkopf und der Isotop-Zylinderkopf.
• ASSY 4, Edelstahl (6): A2 Senkkopf, A2 Senkkopf mit Frästaschen, A2 Scheibenkopf sowie Senkkopfschrauben in den Güten 1.4529 und 1.4539.
• ASSY plus 4 (5): Senkkopf mit Frästaschen, A2 Senkkopf mit Fräsrippen, zwei A2 Terrassenbauköpfe und die A2 Solarschraube mit großem Linsenkopf.
• ASSY plus VG 4, Vollgewinde (7): Senk-, Zylinder- und Kombi-Sechskantköpfe, mit und ohne Frästaschen, sowie die 14 mm Außentorx-Schraube – die einzige mit bis zu 1500 mm Länge, bei einem Fließmoment von 86 Nm und einer Zugfestigkeit von 62 kN.

• Vollholz, Brettschichtholz, BSP und Furnierschichtholz.
• Stahl-Holz-Verbindungen.
• BSP-Flächen- und Schmalflächenbefestigung.
• Einschraubung im Winkel zur Faserrichtung.
• Holzverstärkung bei den 14 dafür gekennzeichneten Vollgewindefamilien.
• Nutzungsklasse 3 für zink-nickel-beschichtete und 1.4529 / 1.4539 Edelstahlfamilien.

• Druckschrauben werden auf Knicken geprüft: Der Bemessungswert der axialen Tragfähigkeit von ASSY plus VG und vollverzahnten ASSY-Schrauben ist der kleinere Wert aus dem Widerstand gegen Eindrücken und dem Knickwiderstand auf elastischer Bettung, bei einer charakteristischen Fließgrenze von 1000 N/mm².
• Verstärkungen werden in drei Modi bewertet: Druck rechtwinklig zur Faser (45 bis 90 Grad), Zug rechtwinklig zur Faser (90 Grad) und Schubverstärkung, begrenzt auf 8 mm Vollgewindeschrauben im 45-Grad-Winkel, mindestens vier in einer Reihe.
• Für BSP-Schmalflächen gilt eine eigene Bemessungsgrundlage: eine Lochleibungsfestigkeit von 20/√d und eine Auszugsfestigkeit von 20 d^0,8 lef^0,9, beide unabhängig vom Faserwinkel, bei Randabständen von 10d und 4d sowie einer Mindesteinbindetiefe von 10d.
• Die Lochleibungsfestigkeit variiert mit dem Einschraubwinkel: Das Zertifikat dividiert die Eurocode-Ausdrücke durch (2,5cos²α + sin²α), wobei α der Winkel zwischen Schraubenachse und Faser ist.
• Buchen-FSH und FST weisen in den integrierten Daten einen Auszugsparameter von 35 N/mm² auf, gegenüber 10 bis 12 N/mm² für Nadelholz, Nadelholz-FSH und BSP.

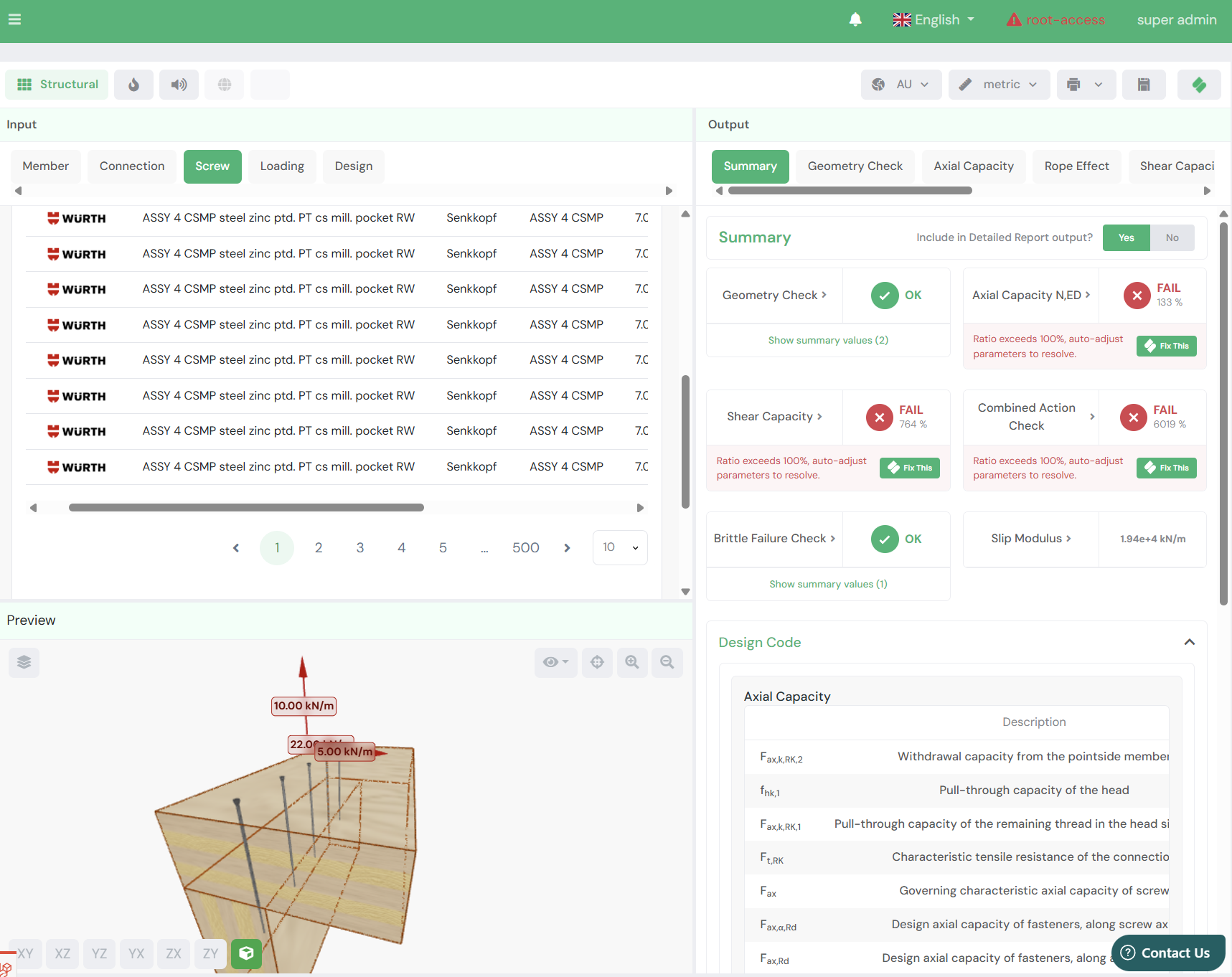

Alle Würth Schrauben auf dieser Seite sind im Schrauben-Modul verfügbar, in den Rechnern für Plattenverbindungen (Stufenfalz, Fremdfeder und Stumpfstoß), Decke-Wand, Wand-Wand, Boden-Wand sowie im Rippendecken-Rechner für nachgiebige Verbindungen.
Die 14 für Verstärkungen markierten Familien erscheinen zudem in den Details für Verstärkungsanschlüsse: Ausklinkung, Durchbruch und Querdruckverstärkung.

Die Bemessung erfolgt nach EN 1995-1-1 Abschnitt 8.7 (8.7.2 für axial belastete Schrauben), wobei sowohl die Ausgaben von 2004 als auch 2025 unterstützt werden. Abschnitt 8.7.2(1)P nennt Knicken unter Druck als Versagenszustand, ohne eine Regel vorzugeben; die ETA-11/0190 liefert diese in Anhang 2. Sie wurde zur Unterstützung der CE-Kennzeichnung ausgestellt. Dieselben Produktdaten werden für die Bemessung in den Märkten AUS und NZ gemäß den dort geltenden Normen verwendet.
