Pitzl Winkelverbinder nach Eurocode 5 bemessen

Die Pitzl Metallbau GmbH & Co. KG (Essenbach, Deutschland) fertigt die GePi-Serie einteiliger, nicht geschweißter Stahlwinkelverbinder für den Holzbau. Die Verbinder sind unter ETA-21/0750 zugelassen. Die SPEC Toolbox bemisst diese nach Eurocode 5 auf Grundlage der charakteristischen Tragfähigkeiten dieser Bewertung.

Die Integration folgt dem in der ETA-21/0750 bewerteten GePi-Sortiment, gruppiert nach Verbindertyp. Die Verbinder bestehen aus Stahl S250GD mit einer Z275-Verzinkung, werden mit 8 mm selbstbohrenden Schrauben im Holz und mit Metallankern oder Betonschrauben in Beton oder Stahl befestigt. Schraubenhalteplatten bestehen aus Aluminium EN AW-6082 T6 oder Stahl S235, ebenso wie die optionalen Zug- und Scherplatten.

Winkelverbinder

• GePi 80, GePi 100 und GePi 240, jeweils integriert mit und ohne elastische Sylodyn NC-Zwischenschicht. Jede Konfiguration weist eigene Tragfähigkeiten und Verschiebungsmoduln auf.

Flachplattenverbinder

• GePi PLANE, eine Flachplatte, die mit der elastischen Zwischenschicht bewertet wurde, ausschließlich in den beiden Scherrichtungen.

Halteplatten und Zubehör

• Auf den jeweiligen Verbinder abgestimmte Schraubenhalteplatten, Sylodyn NC-Zwischenschichten in 4 mm und 8 mm sowie Zugplatten zur Anpassung an das Holzbauteil.

Auf einen Blick unterstützen Pitzl GePi Winkelverbinder:

• Holz-Holz-, Holz-Beton- und Holz-Stahl-Verbindungen, einschließlich Wand-Decke-, Wand-Wand- und Balken-Pfette-Knoten.
• Einzelne Verbinder oder beidseitige Anordnung am befestigten Holzbauteil.
• Vollholz, Brettschichtholz, Brettsperrholz (CLT), Sperrholz und Holzwerkstoffplatten von 290 bis 420 kg/m³, sowie LVL, PSL und LSL bis 500 kg/m³ bei Verschraubung in der Breitseite.
• Zug und Abheben (F1) sowie die beiden orthogonalen Scherrichtungen (F2/F3 und F4/F5), inklusive Interaktionsnachweis bei kombinierter Beanspruchung.
• Konfigurationen mit und ohne akustische Sylodyn NC-Zwischenschicht.
• Nutzungsklassen 1 und 2, sowie Nutzungsklasse 3 bei entsprechendem Korrosionsschutz nach Eurocode 5 oder Verwendung von Edelstahl gleicher Festigkeit.

• Die akustische Zwischenschicht ist Teil der Bewertung. Jeder GePi-Verbinder ist sowohl mit als auch ohne Sylodyn NC-Elastomerzwischenschicht bewertet, sodass eine schwingungsisolierte Wand-Decke-Verbindung auf Basis geprüfter Werte und nicht auf Basis eines abgeminderten Standardverbinders bemessen wird.
• Die Rohdichteumrechnung variiert je nach Lastrichtung. Tragfähigkeiten sind für 385 kg/m³ tabelliert und werden mit k_dens umgerechnet, wobei der Exponent in F1-Richtung 0,5 und in den Scherrichtungen 0,8 beträgt. Die Umrechnung gilt nur für Verbinder ohne Zwischenschicht.
• Drei orthogonale Richtungen mit Interaktionsregel. Da F2/F3 sowie F4/F5 jeweils in entgegengesetzte Richtungen wirken, wird im quadratischen Interaktionsnachweis nur jeweils ein Wert jedes Paares zusammen mit F1 berücksichtigt.
• Verschiebungsmoduln pro Richtung und Konfiguration. Mittlere Verschiebungsmoduln sind für jeden Verbinder, jede Lastrichtung und jeden Aufbau angegeben, wobei der Wert für den Grenzzustand der Tragfähigkeit als zwei Drittel des Wertes für den Grenzzustand der Gebrauchstauglichkeit angesetzt wird.
• Der Verankerungsschritt ist tabelliert. Die auf den Verbinder wirkende Abhebung wird über einen tabellierten Gründungsfaktor, der pro Verbinder und Bauteil angegeben ist, in eine Bemessungszugkraft für die Anker umgerechnet.

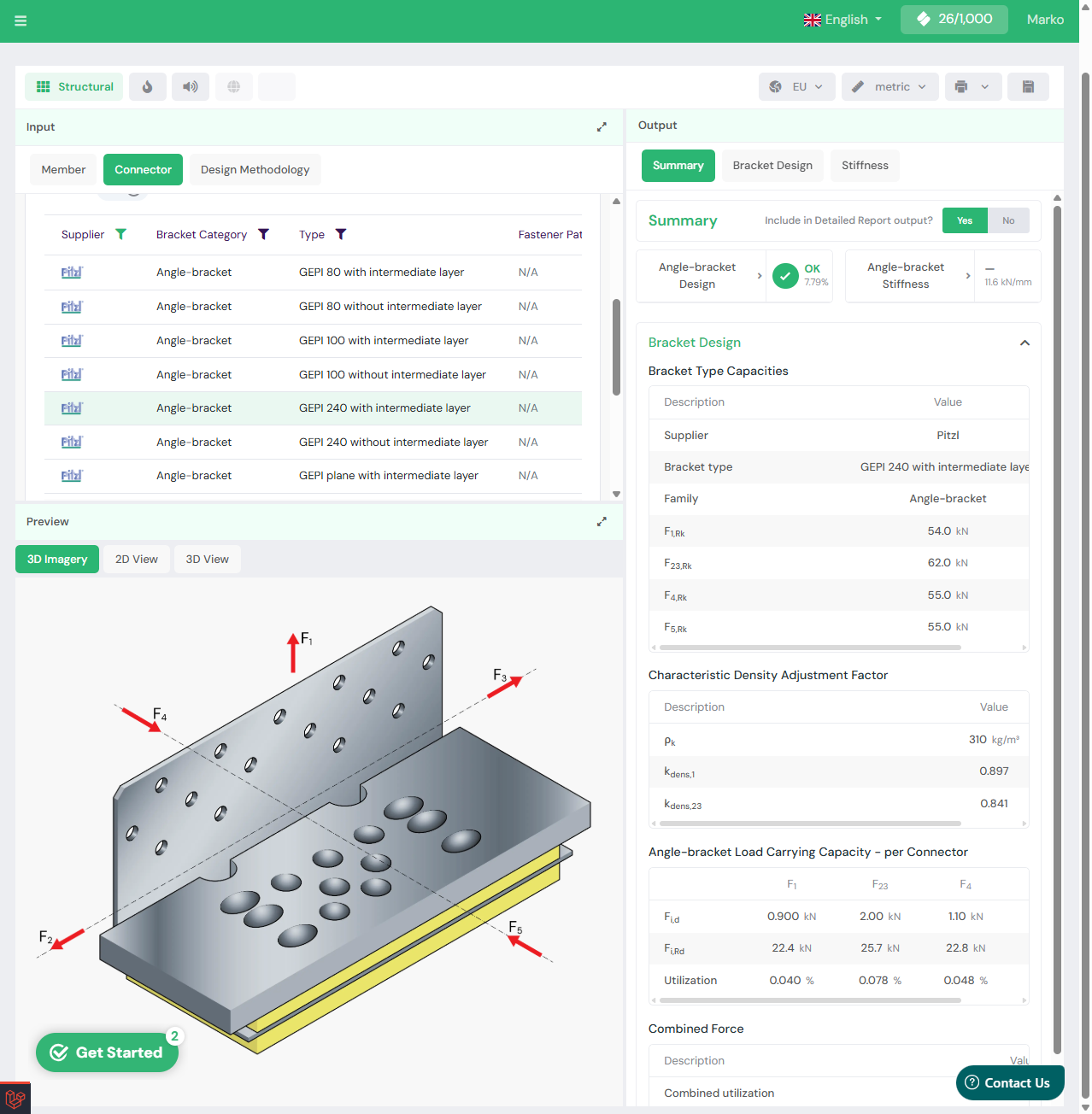

Die Pitzl GePi Winkelverbinder sind im Modul für Winkelverbindungen und im CLT-Schubwand-Rechner verfügbar, bemessen nach Eurocode 5:

• Winkelverbindungen für Zug-, Scher- und kombinierte Belastungen;
• Flachplattenverbindungen für Scherbelastungen.

Tragfähigkeiten werden passend zur zugewiesenen Festigkeitsklasse, Rohdichte, Verbinderkonfiguration und Lastrichtung ausgewählt, wobei bei gleichzeitig wirkenden Richtungen die Interaktion berücksichtigt wird.

Die Bemessung erfolgt nach Eurocode 5 (EN 1995-1-1). Die ETA-21/0750 liefert charakteristische Tragfähigkeiten in F1-Richtung (Zug und Abheben) sowie in den beiden orthogonalen Scherrichtungen F2/F3 und F4/F5, zusammen mit mittleren Verschiebungsmoduln der Verbindung. Die Bemessungstragfähigkeit ist der kleinste Wert aus dem Versagen der Holzverbindung (Schraubenauszug und Lochleibung mit k_mod und dem Teilsicherheitsbeiwert der Verbindung), dem Versagen der Stahlplatte mit dem Stahl-Teilsicherheitsbeiwert und – bei Verankerung in Beton – dem Ankerversagen mit eigenem Teilsicherheitsbeiwert. Die tabellierten Werte sind geprüfte Tragfähigkeiten für die gesamte Verbindung; der Nettoquerschnitt an den Schraublöchern, die Mindestend- und Randabstände, der Einfluss einer Plattenzwischenschicht auf die seitliche Tragfähigkeit der Schraube sowie die Ankerbemessung werden separat nach Eurocode 5 und EN 1992-4 nachgewiesen.
